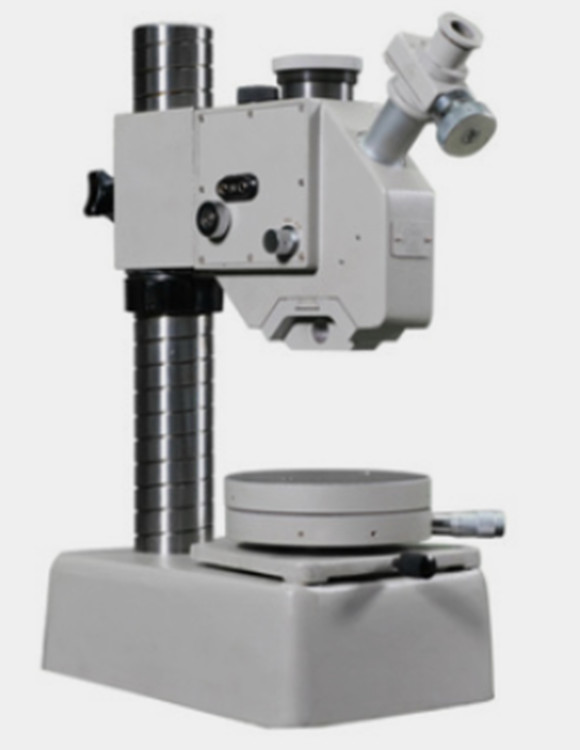

9J光切法显微镜

9J光切法显微镜是本公司原厂经典产品之一,仪器是以光切法测量零件加工表面的微观不平度。适用于测量1.0~80微米即原标准▽3-▽9级表面光洁度。对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。

咨询热线:021-31576785 / 021-31576785
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例

一、用途:
9J光切法显微镜是本公司原厂经典产品之一,仪器是以光切法测量零件加工表面的微观不平度。适用于测量1.0~80微米即原标准▽3-▽9级表面光洁度。对于表面划痕、刻线或某些缺陷的深度也可用来进行测量。
光切法特点是在不破坏表面的状况下进行的。是一种间接测量方法。即要经过计算后才能确定纹痕的不平度。

二、仪器的成套性:
1.仪器本体 1台
2.测微目镜 1只
3.坐标工作台 1件
4.V 型块 1件
5.标准刻尺(连盒) 1件
6.7 倍物镜 1组
7.14 倍物镜 1组
8.30 倍物镜 1组
9.60 倍物镜 1组
10.可调变压器220/4~6/5VA 1只
11.2.1瓦6伏灯泡 (备用件) 3只

测量范围不平度平均高度值
(微米)

表面光洁度级别

所需物镜

总放大倍数

物镜组件
工作距离
(毫米)

视场
(毫米)

1.0~1.6
1.6~6.3
6.3~20
20~80

9
8~7
6~5
4~3

60timesN.A.0.55
30timesN.A.0.40
14timesN.A.0.20
7timesN.A.0.12

510times
260 times
120 times
60 times

0.04
0.2
2.5
9.5

0.3
0.6
1.3
2.5



摄影装置放大倍数6
测量不平度范围 (1.080)微米
不平宽度 用测微目镜 0.7微米~2.5毫米
用坐标工作台 (0.0113)毫米
仪器重量23公斤
外形尺寸180×290×470毫米
