现在的位置:首页 > 产品中心 > 工业检测显微镜 工业检测显微镜

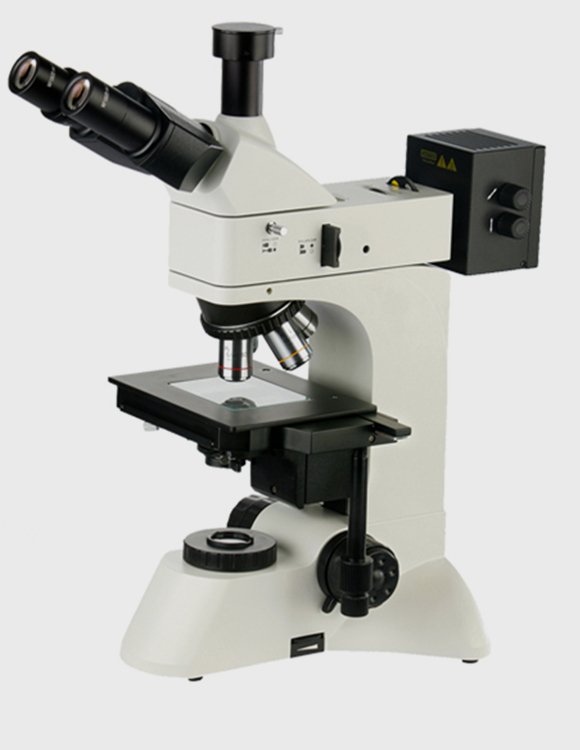

WMX-9630

芯片检测显微镜WMX-9630正置(明暗场)芯片检查显微镜广泛的应用于如金属陶瓷、电子芯片、印刷电路、LCD基板、薄膜、纤维、颗粒状物体、镀层等材料表面的结构、痕迹,都能有很好的成像效果。

咨询热线:021-31576785 / 021-31576785
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943



 用途:
     WMX-9630系列芯片检测显微镜系列是公司推出的一种检测仪器,WMX-9630显微镜采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、明场观察等功能。可提供清晰的光学性能与产品升级系统,实现透反射同步或独立照明,及偏光观察等功能,产品具有造型美观.它具有高清晰成像效果和超长的工作距离,可检测 8 英寸印刷电路板. 适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物资,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非鑫属材料,也适合医药、农林、公安、学校、科研部门作观察分析用。
成像系统简介:
        芯片检测显微镜WMX-9630C为电脑型检测显微镜是将光学显微镜技术、 光电转换技术、电视机结合在一起而开发研制成功的一项产品。从而,我们可以对微观领域的研究从传统的普通的双眼观察到通过显示器上再现,从而提高了工作效率。









温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943



技术规格

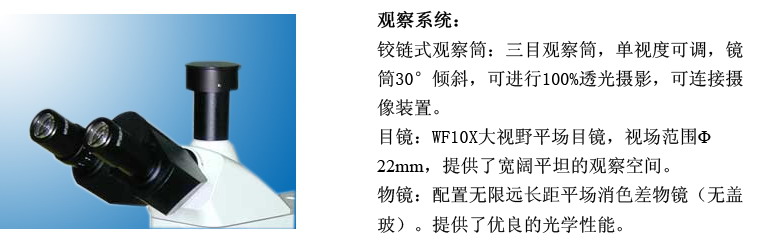

目镜

大视野 WF10X(视场数Φ22mm)



无限远长工作距离平场消色差物镜

PL L5X/0.12    工作距离:26.1 mm

PL L10X/0.25   工作距离:20.2 mm

PL L40X/0.60   工作距离:3.98 mm

PL L60X/0.70   工作距离:3.18 mm

PL L100X/0.90  工作距离:2.2 mm  (干式)

目镜筒

30˚倾斜,瞳距调节范围53~75mm.

调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm.

转换器

五孔(内向式滚珠内定位

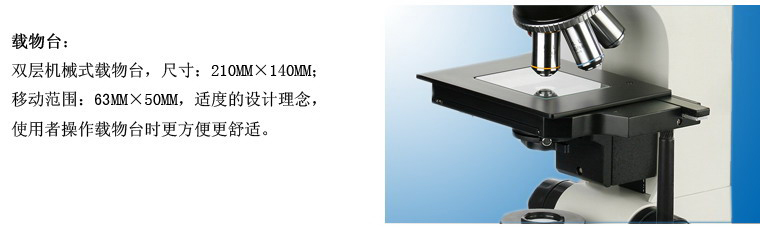

载物台

双层机械移动式载物台外形尺寸:210mmX140mm,移动范围:63mmX50mm

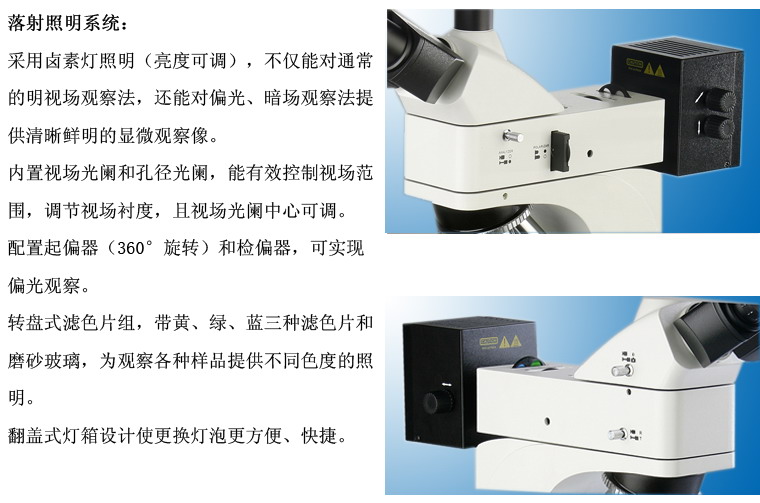

落射照明系统

6V30W卤素灯,亮度可调

配置黄、蓝、绿滤色片与磨砂玻璃片

内置视场光栏、孔径光栏、滤色片转换装置、推拉式检偏器与起偏器

透射照明系统

阿贝聚光镜NA.1.25可上下升降

集光镜中内置视场光栏

配置蓝滤色片与磨砂玻璃片

6V30W卤素灯、亮度可调

防霉

防霉系统





系统组成

电脑型(WMX-9630C)

1.芯片检测显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购)

数码型(WMX-9630D)

1、芯片检测显微镜 2、适配镜 3、数码相机(选购)

可选配件



目镜

分划目镜10XΦ22mm

物镜

明场物镜 20X50X80X

CCD接头

0.5X1X0.5X带分划尺

摄像仪

USB输出:130/300/500/1000万像素

数码相机接头

CANON(EF) NIKON(F)

分析软件

图像测量分析软件

金相组织图谱评级分析软件
