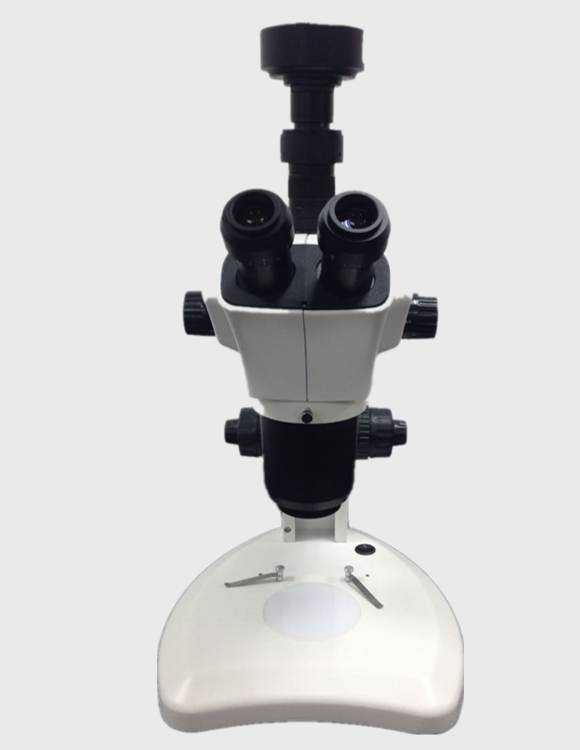

工业检测显微镜ZOOM-2880

ZOOM-2880工业检测显微镜操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD 的检定等等

咨询热线:021-31576785 / 021-31576786
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943



一,用途:
         ZOOM-2880工业检测显微镜在观察物体时能产生正立的三维空间影像。立体感强,成像清晰和宽阔,又具有长工作距离,并是适用范围非常广泛的常规显微镜。ZOOM-2880工业检测显微镜操作方便、直观、检定效率高,适用于电子工业生产线的检验、印刷线路板的检定、印刷电路组件中出现的焊接缺陷(印刷错位、塌边等)的检定、单板PC的检定、真空荧光显示屏VFD 的检定等等,显微镜将实物的图像放大后显示在计算机的屏幕上,可以将图片保存,放大,打印。配测量软件可以测量各种数据。

二,成像系统简介:
      ZOOM-2880工业检测显微镜系统是将传统的光学显微镜与计算机通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。

三,性能特点

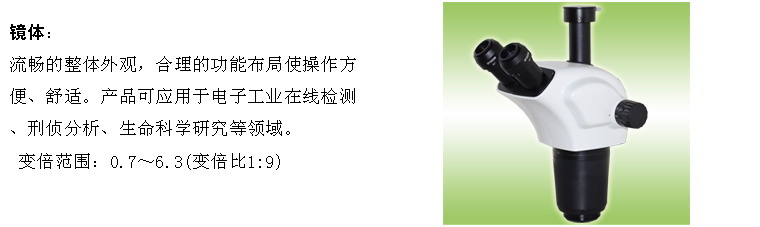

★  采用连续变倍工作方式,明视场观察时有效工作距离110mm,变倍范围0.7~6.3(变倍比1:9)。

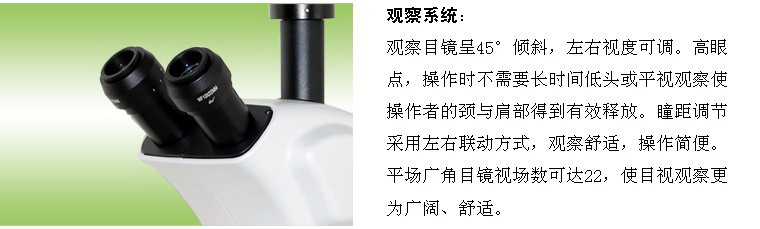

★  45°倾斜目视观察,左右视度可调,调节范围±5屈光度;瞳距可调,调节范围 48~75mm。

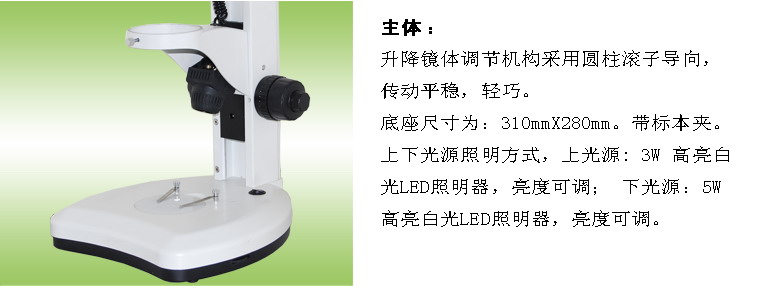

★  升降镜体调节机构采用圆柱滚子导向,传动平稳,轻巧,同时粗动松紧可调。
★  采用高亮白光LED照明,可选择透射、反射、透反射照明方式,独立电器控制,亮度随意可调。

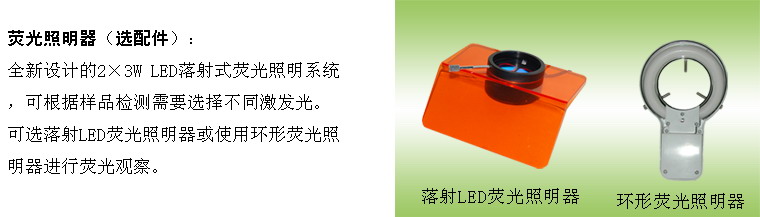

★  可附加LED落射荧光照明器,进行立体荧光观察。










温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

标准配置

目镜

广角目镜WF10X 视场数22

物镜

连续变倍物镜

变倍范围:0.7~6.3(变倍比:1:9)

工作距离:110mm

视场范围

Φ33.8~Φ3.49

总放大倍数

7X~63X

垂直有效行程

220mm

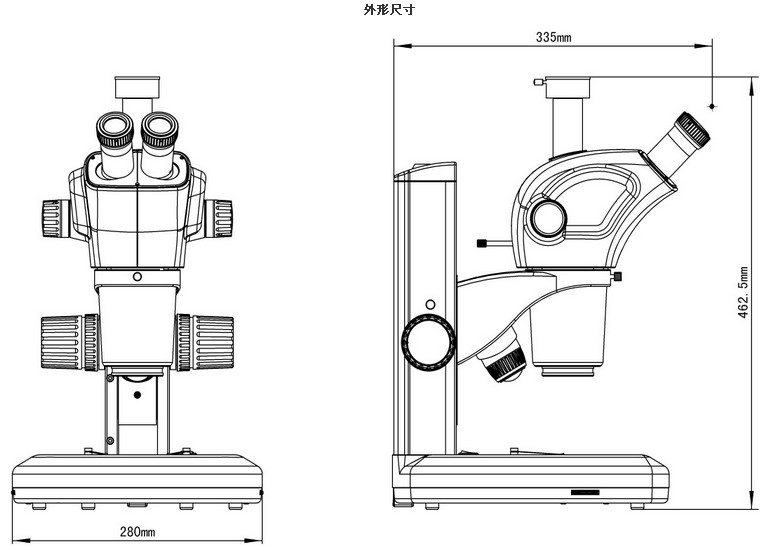

底座尺寸

310mmX280mm

照明方式

上光源:3W高亮度LED

下光源:5W高亮度LED

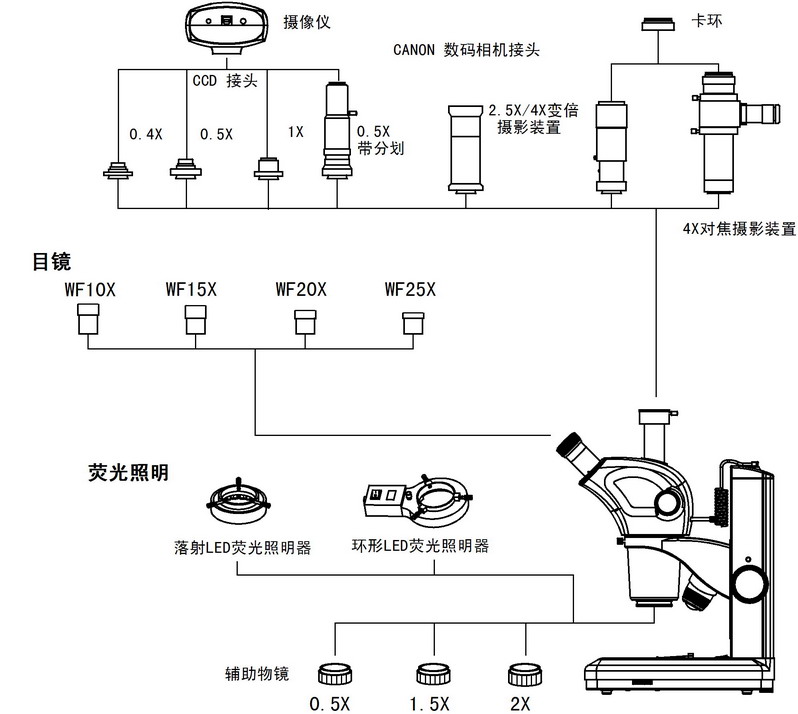

系统组成

电脑型(ZOOM-2880C)

1.ZOOM-2880主机 2.适配镜 3.摄像器(CCD) 4.计算机(选购)

数码型(ZOOM-2880D)

1、ZOOM-2880主机 2、适配镜 3、数码相机(选购)


选配件

名称

技术参数

目镜

大视野目镜 WF15X(Φ15mm)

大视野目镜 WF20X(Φ12mm)

大视野目镜 WF25X(Φ9mm)

大视野分划目镜 WF10X(Φ22mm)

照明器

LED落射荧光照明器/环形荧光照明器

辅助物镜

0.5X工作距离165mm/1.5X/2X

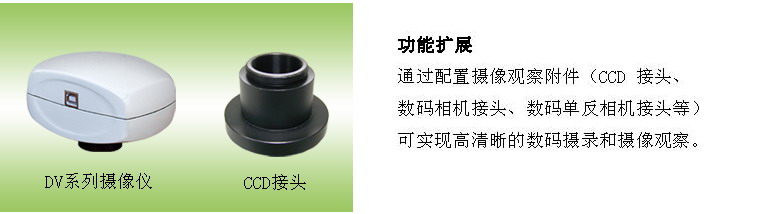

CCD接头

0.4X/0.5X/1X/0.5X带分划

摄像仪

DV-130 / 300 / 500 / 1000 (130-1000万像素,带USB接口)

数码相机接头

CANON(EF)/NIKON(F)
