WM462粗糙度仪

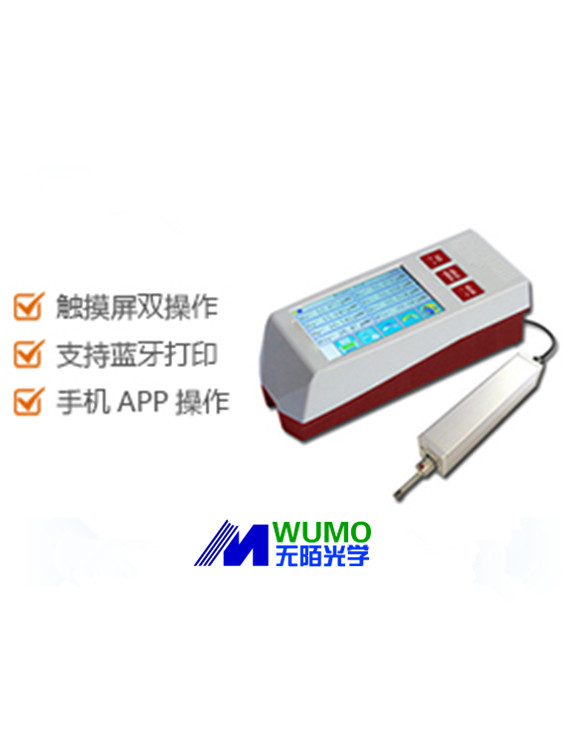

便携式表面粗糙度仪WM462粗糙度仪 分体带线粗糙度仪

便携式表面粗糙度仪WM462是一种表面粗糙度检测仪器,可对多种机械加工零件表面的粗糙度进行测量,包括平面、斜面、外圆柱面,曲面,小孔,沟槽及车轴等。

咨询热线:021-31576786 / 021-31576785
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例

便携式表面粗糙度仪WM462

产品介绍:

便携式表面粗糙度仪WM462是一种表面粗糙度检测仪器,可对多种机械加工零件表面的粗糙度进行测量,包括平面、斜面、外圆柱面,曲面,小孔,沟槽及车轴等。

适用范围:金属与非金属被测零件表面粗糙度的检测,适用于多种机加工零件、机械加工制造业、检测、商检等部门,适用于大型工件及生产流水线的现场检验,以及检测、计量、商检等部门的外出检定。

1、机电一体化设计,体积小,重量轻,使用方便;

2一体式、分体式自由选择测量方式,支持侧向、向上、等多种方向测量;

3、采用 DSP 芯片进行控制和数据处理,速度快,功耗低;

4、多参数 Ra,Rz,Rq,RtRp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry;Rmax,(增强型RcRPcRkRpkRvkMr1Mr2 等参数

5160μ大量程测量范围(增强型可达320μm)。

63.5英寸触摸彩色液晶显示器,数字/图形显示,带背光,高亮度,宽视角;

7简易按键和触摸屏双操作;

8支持蓝牙打印和手机APP操作;

9、显示信息丰富、直观、可显示参数及图形;

10、兼容 ISODINANSIJIS 多个国家标准;

11、内置锂离子充电电池及充电控制电路,容量高、无记忆效应;

12、有剩余电量指示图标,提示用户及时充电;

13、可显示充电过程指示,操作者可随时了解充电程度

14、连续工作时间大于50个小时

15、大容量数据存储,可存储 100 组原始数据及波形。

16、实时时钟设置及显示,方便数据记录及存储。

17、具有自动休眠、自动关机等节电功能

18、可靠防电机走死电路及软件设计

19、显示测量信息、菜单提示信息、错误信息及开关机等各种提示说 明信息;

20、人体工学壳体设计,坚固、小巧、便携。

21、中/英文语言选择;

22、可连接电脑和打印机;

23、可打印参数或打印用户设定的参数。

24、可选配蓝牙、曲面传感器、小孔传感器、测量平台、传感器护套、接长杆、微型打印机等附件。

名称 内容
测量范围 Z轴(垂直) ±80μm/±160 µm(增强型)
X轴(水平) 20mm
测量附件 Z轴 0.01μm/±20μm
0.02μm/±40μm
0.04μm/±80μm
0.08μm/±160μm
测量项目 参数 Ra,Rz,Rq,RtRp,Rv,R3z,R3y,Rz(JIS),Rs,Rsk,Rsm,Rku,Rmr; Ry;Rmax,Rc,RPc,Rk,Rpk,Rvk,Mr1,Mr2
标准 ISO,ANSI,DIN,JIS
图形 支承率曲线,粗糙度轮廓,直接轮廓
滤波器 RC,PC-RC,Gauss,D-P
取样长度(lr) 0.25,0.8,2.5mm
评定长度(ln) Ln= lr×n    n=1~5
传感器 测量原理 位移式差动电感
触针 金刚石,90锥角,5μm针尖半径
测力 <4mN
导头 硬质合金,滑行方向半径40mm
滑行速度 lr=0.25,   Vt=0.135mm/s
lr=0.8,    Vt=0. 5mm/s
lr=2. 5,   Vt=1mm/s
返回       Vt=1mm/s
示值误差
+(5nm+10%A)......................A:多刻线样板参数Ra的标准值
示值重复性(变动性)
不大于3%
残余轮廓 不大于0.010um
电源 内置3300mAh锂离子充电电池,DC5V充电器充电
外形尺寸 主机:64*53*160mm 驱动器:23*27*115mm
重量(主机) 约380g
工作环境 温度:-20℃~40℃湿度:<90% RH
储存运输环境

温度:-40℃~60℃湿度:<90% RH
