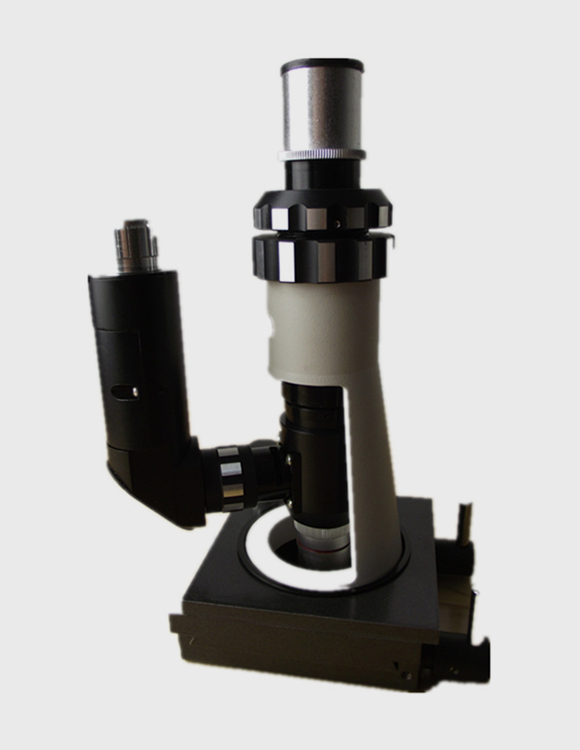

便携式现场型金相显微镜BX-500

便携式金相显微镜(现场金相显微镜)适用于航空制造,机械制造,车辆制造,锅炉及压力容器的制造及检验,石油化工,铁路,造船,电厂,电站,设备安装,大型模具,安全检测,质量监督,理化试验室等行业

咨询热线:021-31576785 / 021-31576785
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数

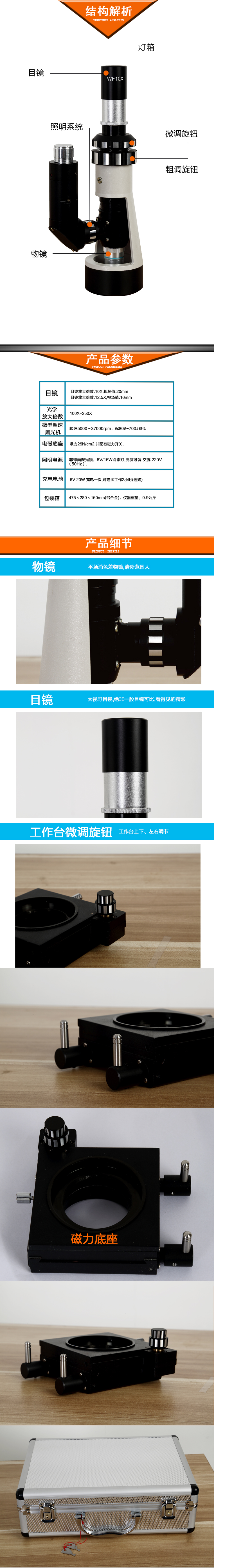

  • 系统图解
  • 成功案例

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

一、用途

便携式金相显微镜又名现场金相显微镜,是适用于现场多种大型工件的金相检查,失效分析的显微镜,它不用切割取样,直接在工件上打磨、抛光,从而保证工件的完整性. 显微镜底座带有磁力吸座,直接吸附在工件上观察组织的现场金相检验。便携式金相显微镜适用于航空制造,机械制造,车辆制造,锅炉及压力容器的制造及检验,石油化工,铁路,造船,电厂,电站,设备安装,大型模具,安全检测,质量监督,理化试验室等行业。还可广泛的应用在工厂、实验室进行铸件质量的鉴定、原材料检验或对材料处理后金相组织的研究分析等工作。

二、仪器特点
★ 配套齐全,集现场样本制备、显微观察及显微数码照相于一体,使用简便、快速。可进行机械、电解、化学 等方法的样本制备。
★ 显微镜采用大视场目镜和平场消色差物镜,亮度可调,有微调机构,焦点稳定,成象清晰。有聚光镜卤素灯光源,视场均匀平坦。
★ 显微镜底座配有可通断磁的高磁性二线型底脚,能稳固吸附在工件上,可适应各种直径管道及平面,视场可在X-Y平面调节。

★ 配有连接金相显微镜的显微摄影镜头、照相机,可直接在现场照相。

小型精密光学结构,图像清晰稳定
放大倍数100×—500×,平场消色差金相物镜
6V,15W卤素灯照明,选配充电锂电池
同轴化微距调焦,可选配Z方向摆角调整器
齿轮式XY轴移动平台,保证横向不自行下划

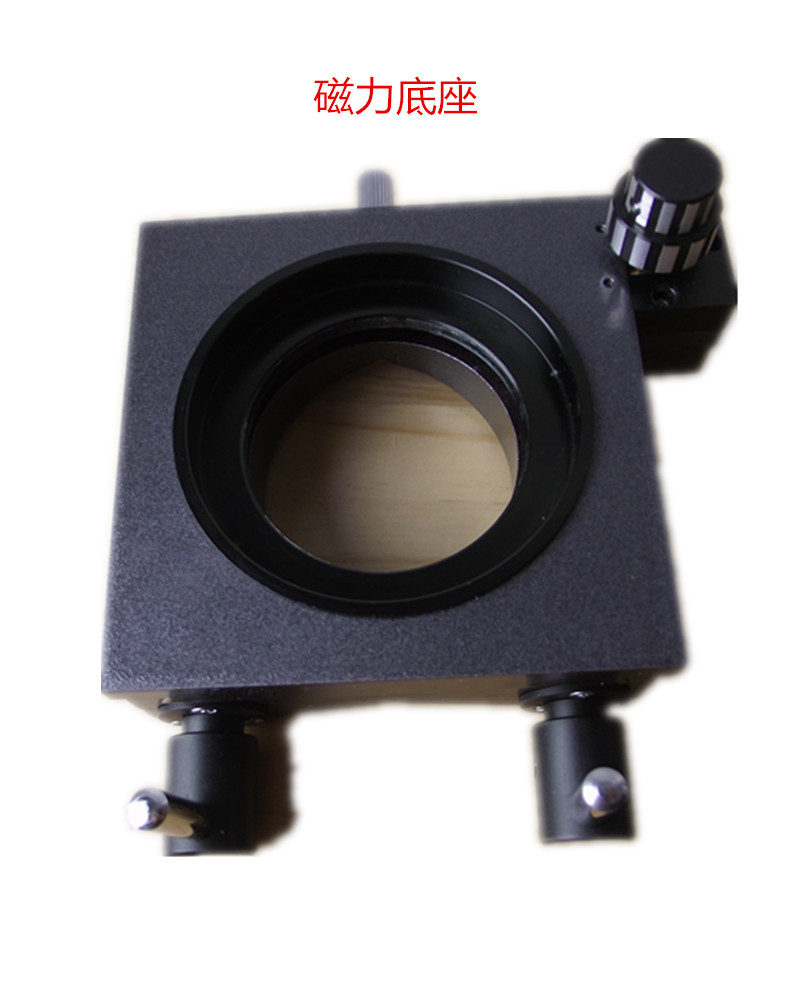

机械通断磁力底座,适合各种工件表面
快速制样,电解抛光仅需10分钟完成抛光和浸蚀
★BX-500C可连接400万以上像素数码相机
BX-500C含视频成像系统及金相分析软件

三、技术参数
1、目镜:
类  型 放大倍数 视场(mm)
大视野目镜 10X 20
12.5X 16
2、物镜
类   型 放大倍数 数值孔径(NA) 工作距离(mm)
平场消色差物镜
10X 0.1 0.25
20X 0.25 0.45(选购)
40X 0.65 0.63
3.总放大倍数:100×-500×
4.微型调速磨光机:转速5000~37000rpm,配80#-700#磨头
5.电解抛光机:0~30VDC,0~2A,阴极抛光笔,阳极夹
6.复膜纸:厚度:0.034mm
7.照明电源:非球面聚光镜,6V/15W卤素灯
8.包装箱:475×280×160mm

四、仪器标准配置
  BX-500:显微镜   体通断磁力底座   目镜WF10×,12.5×   物镜PC10×,40×   电源箱
                 微型调速磨光机(选购)   复膜纸(选购)   包装箱
  BX-500Z:高像素数码相机  数码相机接口
  BX-500E:数字摄像头   图象采集器    视频接口   金相分析软件(选购)

五、选购件
  1.目镜WF15×,20×  物镜20×       2.电解抛光机        3.测微目镜10×
  4.软轴磨光机   5.小管径底座


温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943


标准配置

型号

BX-500

目镜

WF10X(Φ20mm)  12.5X(Φ16mm)

物镜

平场消色差物镜  10X

平场消色差物镜  40X

目镜筒

单目镜

转换器

单孔

微型调速磨光机

转速500037000rpm,配80#-700#磨头

照明系统

非球面聚光镜,6V/15W卤素灯,亮度可调,交流 220V50Hz

充电电池:6V 20W 充电一次,可连续工作2小时(选购)

包装箱

475×280×160mm(铝合金),仪器重量:0.9公斤





系统组成

电脑型(BX-500)

1.金相显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购)

数码型(BX-500)

1、金相显微镜 2、适配镜 3、数码相机(选购)


选配件

名称

类别/技术参数

目镜

目镜WF16×,20×

分划目镜10X(Φ18mm) 格值0.1mm/

物镜

平场消色差物镜 20X

平场消色差物镜 50X

平场消色差物镜 80X

便携制样装置

电解抛光机

软轴磨抛机

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/

摄像仪

DV-1USBVideo输出

DV-2USB输出

DV-3Video输出

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

4X对焦摄影装置

MD卡环

PK卡环

数码相机接头

CANON(A610,A620,A630,A640)

分析软件

金相图像测量分析软件

金相组织图谱评级分析软件
