目镜

大视野 WF10X(Φ18mm)

物镜

长工作距离平场消色差物镜(无盖玻片) PL 5X/0.12

长工作距离平场消色差物镜(无盖玻片)PL L10X/0.25

长工作距离平场消色差物镜(无盖玻片)PL L20X/0.40

长工作距离平场消色差物镜(无盖玻片)PL L40X/0.60

长工作距离平场消色差物镜(无盖玻片)PL L80X/0.80

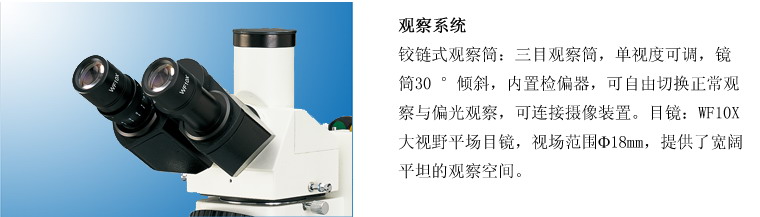

目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

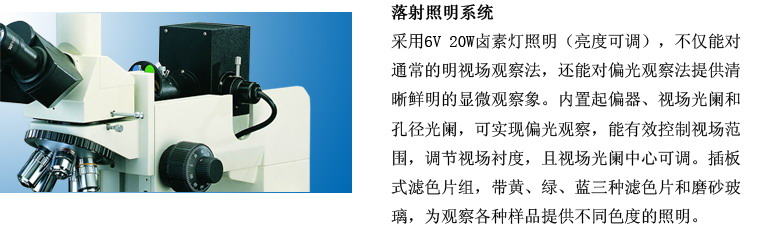

落射照明系统

6V 20W卤素灯,亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(黄,蓝,绿)滤色片和磨砂玻璃

调焦机构

落射器升降,粗微动同轴调焦, 微动格值2μm,粗动松紧可调,带锁紧和限位装置

转换器

五孔 (外向式滚珠内定位)

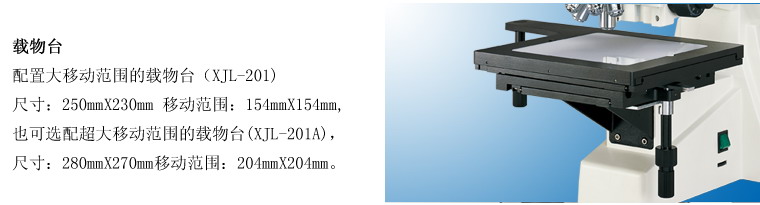

载物台

三层机械移动式，尺寸: 250mmX230mm,移动范围: 154mmX154mm

三层机械移动式，尺寸: 280mmX270mm,移动范围: 204mmX204mm

防霉

光路防霉系统

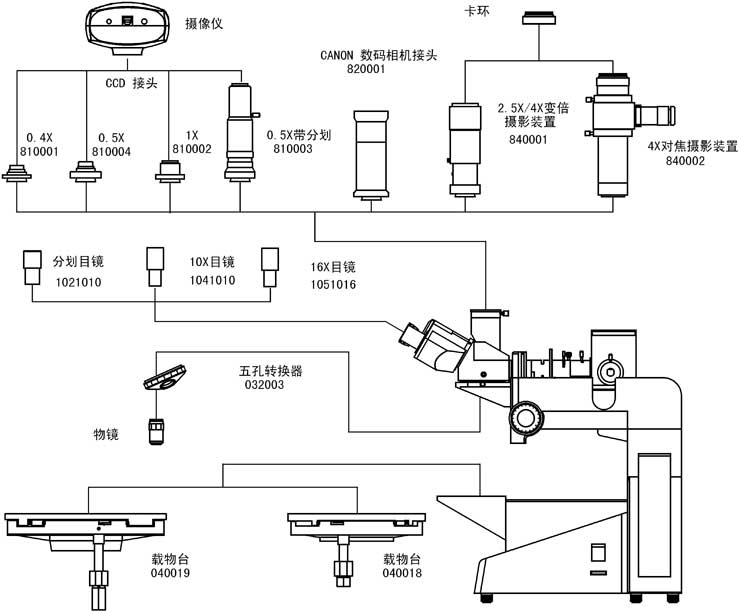

系统组成

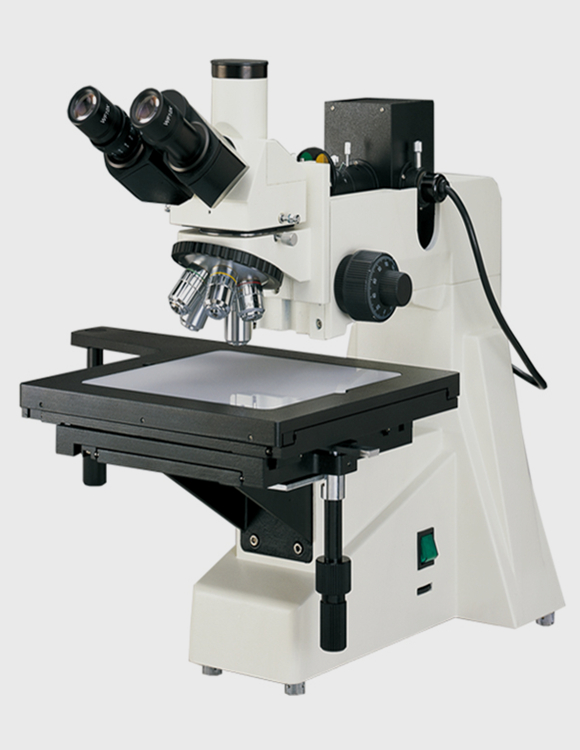

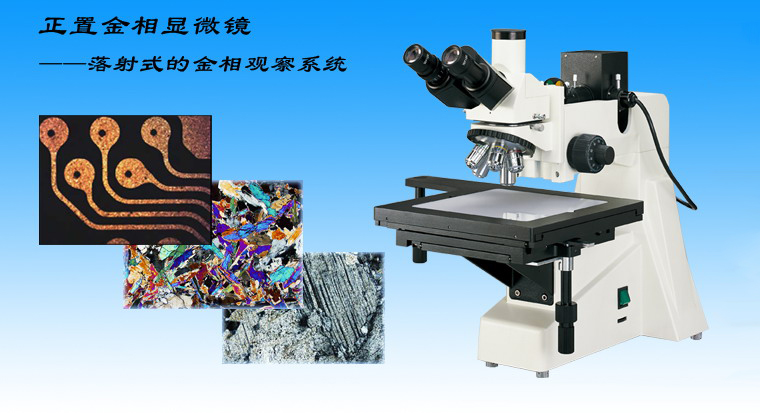

电脑型金相显微镜(WMJ-9655C)

1.大平台金相显微镜 2.适配镜 3.摄像器(CCD) 4.计算机（选购）

数码型(WMJ-9655D)

1.大平台金相显微镜 2.适配镜 3.数码相机（选购）

名称

类别/技术参数

目镜

大视野  WF16X(Φ11mm)

分划   10X(Φ18mm) 格值0.1mm/格

物镜

长工作距离平场消色差物镜(无盖玻片) PL L 50X/0.70

长工作距离距平场消色差物镜(无盖玻片) PL L 60X/0.75 (弹簧)

长工作距离距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)

平场消色差物镜(无盖玻片) PL 100X/1.25  (弹簧,油)

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/格

摄像仪

DV-1带USB和Video输出

DV-2带USB输出

DV-3带Video输出

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

4X对焦摄影装置

MD卡环

PK卡环

数码相机接头

CANON(A610,A620,A630,A640)

分析软件

金相图像测量分析软件

金相组织图谱评级分析软件
