现在的位置:首页 > 产品中心 > 金相显微镜 金相显微镜

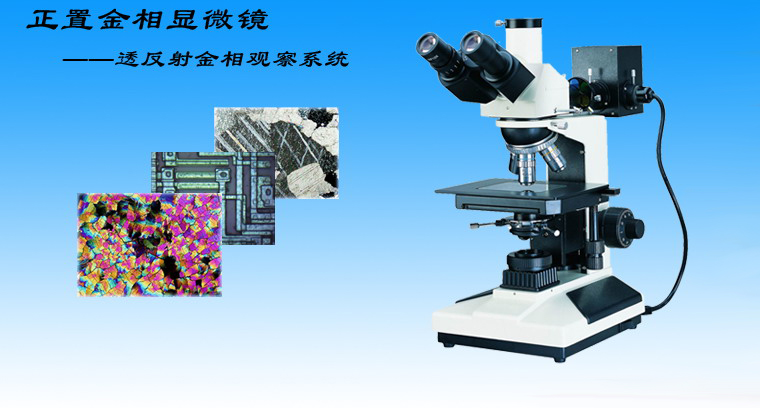

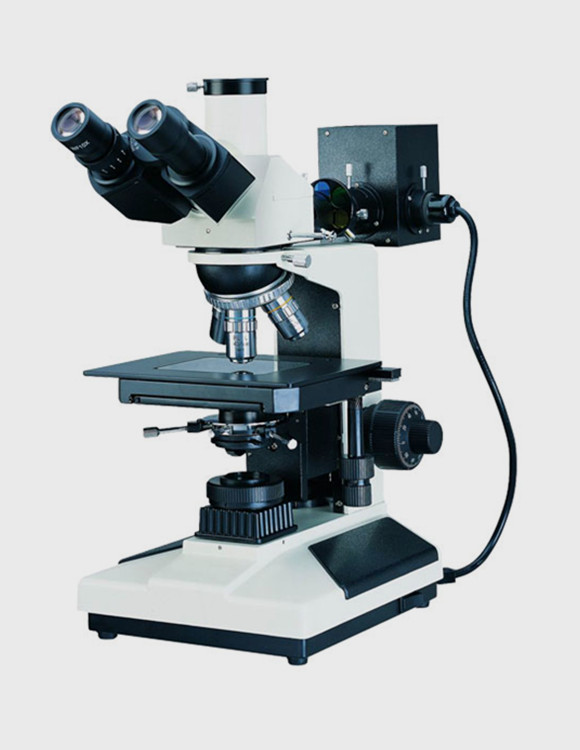

WMJ-9580透反射金相显微镜

透反射金相显微镜配置落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏振观察装置,具有图像清晰、衬度好,操作方便等特点,是生物学、金属学、矿物学、精密工程学、电子学等研究的理想仪器。适用于学校、科研、工厂等部门使用。

咨询热线:021-31576786 / 021-31576785
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例



温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943



一、用途:
 透反射金相显微镜WMJ-9580是适用于对不透明物体或透明物体的显微观察。本仪器配置
 落射与透射照明系统、长距平场消色差物镜(无盖玻片)、大视野目镜和内置偏振观察装置,具有
 图像清晰、衬度好,操作方便等特点,是生物学、金属学、矿物学、精密工程学、电子学等研究
 的理想仪器。适用于学校、科研、工厂等部门使用。

二 、 透反射金相显微镜性能特点
▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
▲ 粗微动同轴调焦机构,粗动松紧可调,带锁紧和限位装置,微动格值:2μm。
▲ 配置落射与透射两套照明系统,能分别对不透明物体或透明物体进行显微观察。
▲ 6V20W卤素灯,亮度可调。
▲ 三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。


三、系统简介
透反射金相显微镜WMJ-9580是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的

结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动

态图像,并能将所需要的图片进行编辑、保存和打印。





温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943


标准配置

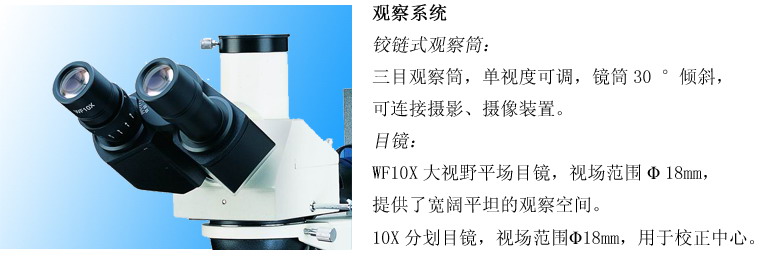

目镜

大视野 WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片)PL 5X/0.12

长距平场消色差物镜(无盖玻片)PL L10X/0.25

长距平场消色差物镜(无盖玻片)PL L40X/0.60

长距平场消色差物镜(无盖玻片)PL L60X/0.75  (弹簧)

长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)(选配)

目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

落射照明系统

6V 20W卤素灯,亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(,,绿)滤色片和磨砂玻璃

调焦机构

粗微动同轴调焦, 微动格值:2μm,粗动松紧可调,带锁紧和限位装置

转换器

四孔(内向式滚珠内定位)

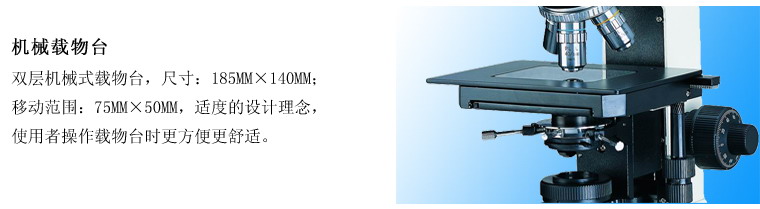

载物台

双层机械移动式(尺寸:185mmX140mm,移动范围:75mmX50mm)

透射照明系统

阿贝聚光镜  NA.1.25  可上下升降

蓝滤色片和磨砂玻璃

集光器, 卤素灯适用

6V 20W 卤素灯,亮度可调

防霉

光路防霉系统

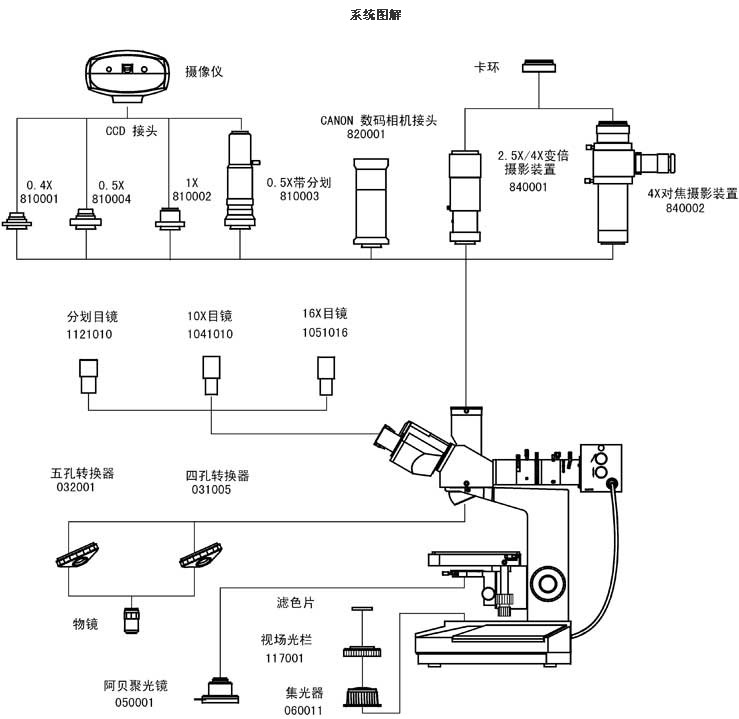

系统组成

电脑型(WMJ-9580C)

1.金相显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购)

数码型(WMJ-9580D)

1.金相显微镜 2.适配镜 3.数码相机(选购)


 选配件

名称

类别/技术参数

目镜

大视野  WF16X(Φ11mm)

分划   10X(Φ18mm) 格值0.1mm/

物镜

长距平场消色差物镜(无盖玻片) PL L 50X/0.70

长距平场消色差物镜(无盖玻片) PL L 80X/0.80

滤色片

绿滤色片

黄滤色片



CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/

摄像仪

DV-1USBVideo输出

DV-2USB输出

DV-3Video输出

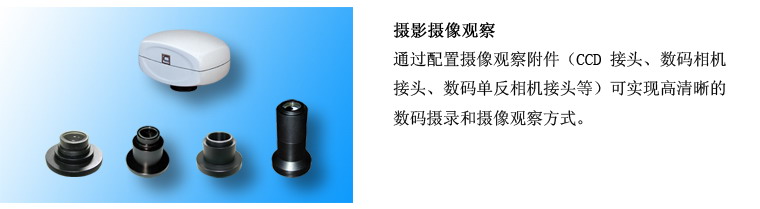

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

4X对焦摄影装置

MD卡环

PK卡环

数码相机接头

CANON(A610,A620,A630,A640)

分析软件

金相图像测量分析软件

金相组织图谱评级分析软件

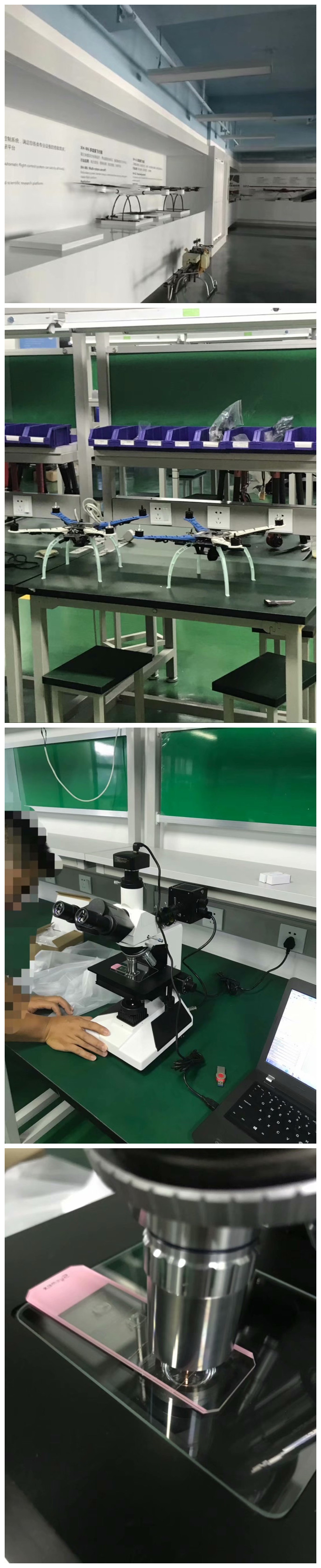

咸亨国际(杭州)电器科技-高分子材料观察


四川银河星源科技有限公司-硅片的观察

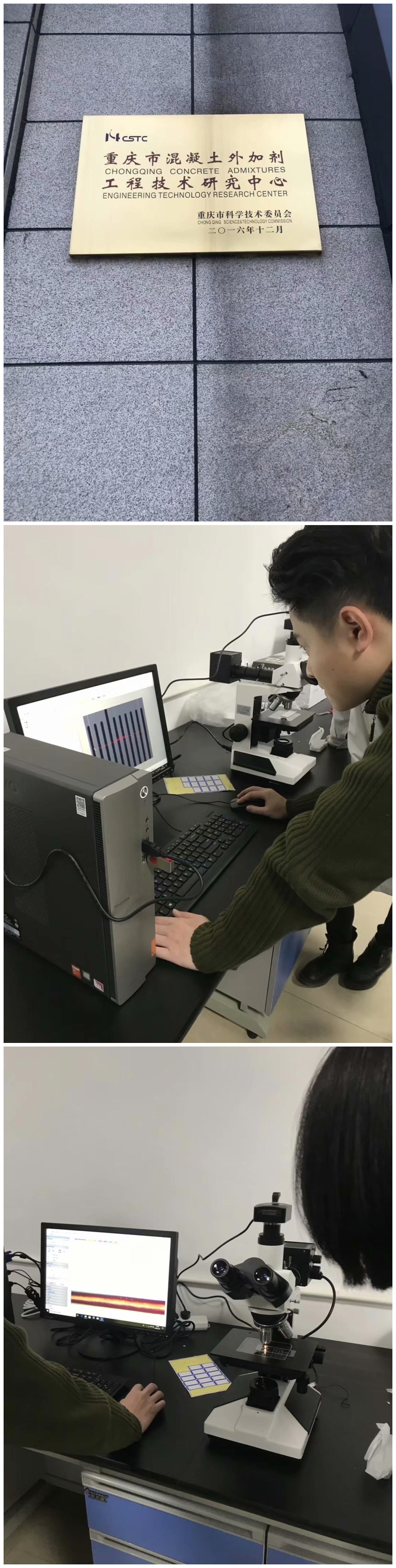

重庆三圣股份有限公司-水泥熟料岩相观察
