现在的位置:首页 > 产品中心 > 金相显微镜 金相显微镜

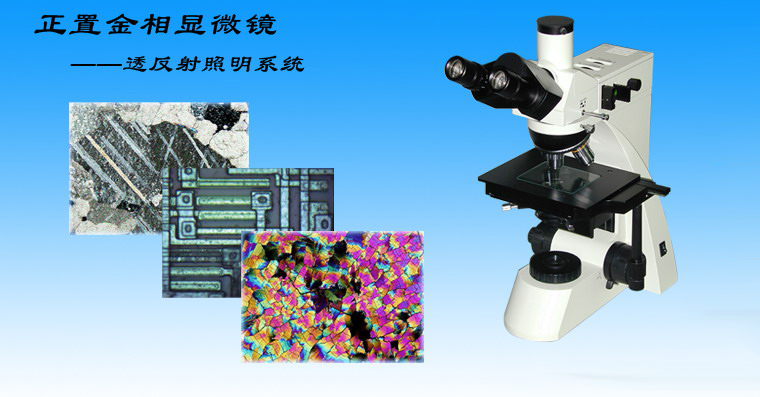

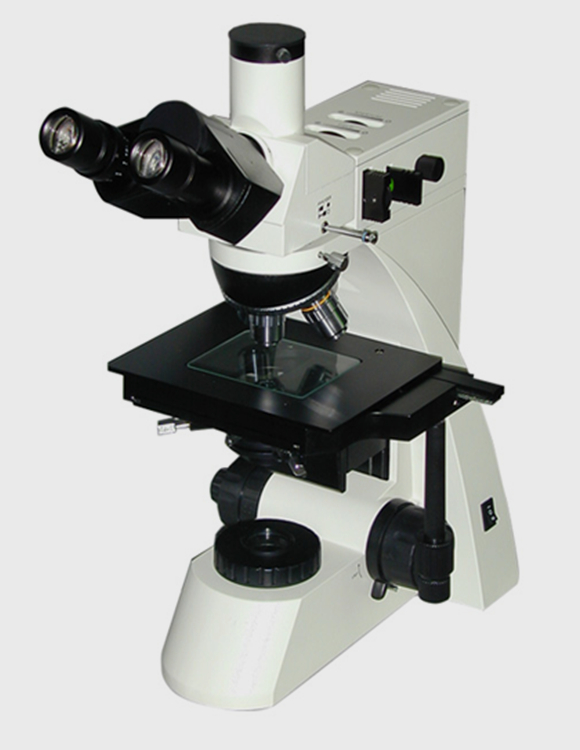

WMJ-9380正置金相显微镜

正置金相显微镜WMJ-9380系列适用于对不透明或透明物体的显微观察。采用柯拉照明系统,配置优良的长工作距平场消色差物镜与大视野目镜,可提优良的光学性能.

咨询热线:021-31576785 / 021-31576786
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解

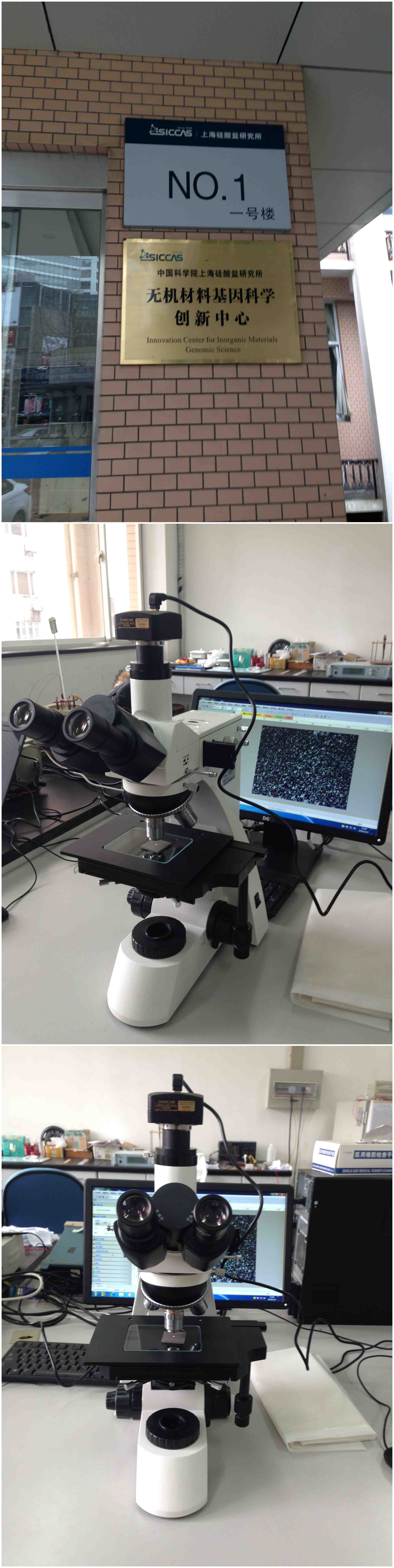

  • 成功案例

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

一、用途:

正置金相显微镜WMJ-9380(电脑型金相显微镜WMJ-9380C/数码型金相显微镜WMJ-9380D)主要适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物体,即要透射光又要反射光照明的的物体,如、集成块、印刷电路板.液晶板、薄膜、纤维、纺织、镀涂层以及其它非金属材料,正置金相显微镜也适合医药、农林、公安、学校、科研部门作观察分析用。正置金相显微镜能将所需要的图片进行编辑、保存和打印。
二、系统简介

正置金相显微镜系统是将传统的光学显微镜与计算机(数码相机)通过光电转换有机的结合在一起,不仅可以在目镜上作显微观察,还能在计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存和打印。




温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943


标准配置

型号

WMJ-9380

目镜

大视野 WF10X(Φ18mm)

物镜

长距平场消色差物镜(无盖玻片)PL 5X/0.12

长距平场消色差物镜(无盖玻片)PL L10X/0.25

长距平场消色差物镜(无盖玻片)PL L20X/0.40

长距平场消色差物镜(无盖玻片)PL L50X/0.70

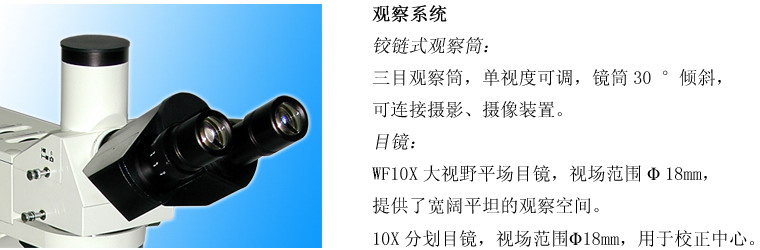

目镜筒

三目镜,倾斜30˚,(内置检偏振片,可进行切换)

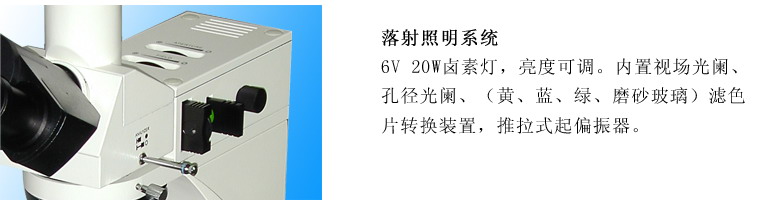

落射照明系统

6V 20W卤素灯,亮度可调

落射照明器带视场光栏、孔径光栏、起偏振片,(,,绿)滤色片和磨砂玻璃

调焦机构

粗微动同轴调焦微动格值:2μm,带锁紧和限位装置

转换器

四孔(内向式滚珠内定位)

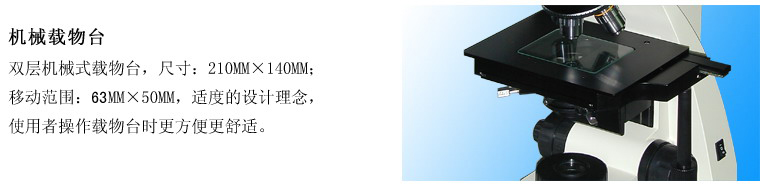

载物台

双层机械移动式(尺寸:210mmX140mm,移动范围:63mmX50mm)

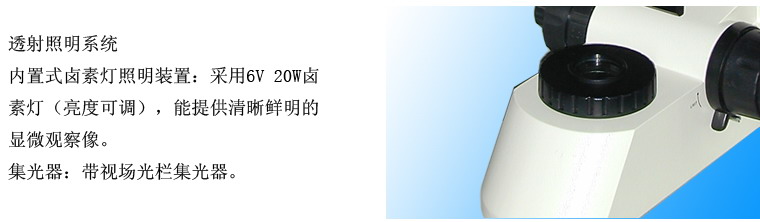

透射照明系统

阿贝聚光镜  NA.1.25  可上下升降

蓝滤色片和磨砂玻璃

集光器,卤素灯照明适用(内置视场光栏)

6V 20W 卤素灯,亮度可调

防霉系统

防霉系统

系统组成

电脑型(WMJ-9380C):1.金相显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购)

数码型(WMJ-9380D): 1.金相显微镜 2.适配镜 3.数码相机(选购)



选配件

名称

类别/技术参数

目镜

大视野  WF16X(Φ11mm)

分划   10X(Φ18mm) 格值0.1mm/

物镜

长距平场消色差物镜(无盖玻片) PL L 40X/0.60

长距平场消色差物镜(无盖玻片) PL L 60X/0.75  (弹簧)

长距平场消色差物镜(无盖玻片) PL L 80X/0.80

长距平场消色差物镜(无盖玻片) PL L 100X/0.85 (弹簧)

平场消色差物镜(无盖玻片) PL 100X/1.25  (弹簧,)

转换器

五孔(内向式滚珠内定位)

滤色片

绿滤色片

黄滤色片

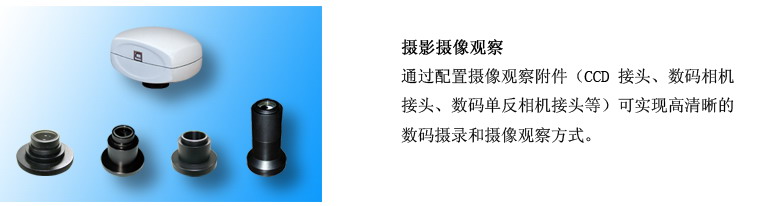

CCD接头

0.4X

0.5X

1X

0.5X带分划尺,格值0.1mm/

摄像仪

DV-1USBVideo输出

DV-2USB输出

DV-3Video输出

摄影装置

2.5X/4X变倍摄影装置带10X取景目镜

4X对焦摄影装置

MD卡环

PK卡环

数码相机接头

CANON(A610,A620,A630,A640)

分析软件

金相图像测量分析软件

金相组织图谱评级分析软件
