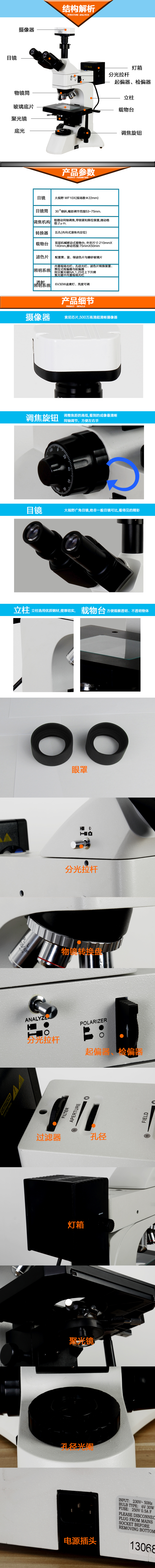

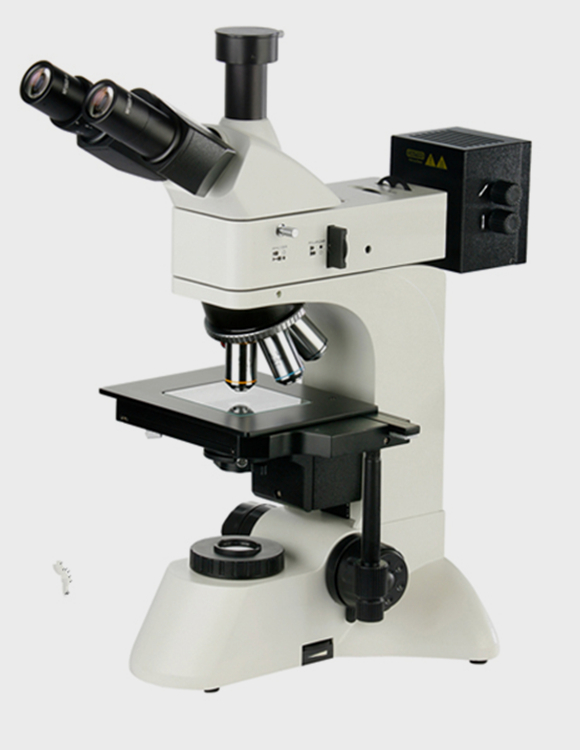

WMJ-9630正置无限远金相显微镜

显微镜WMJ-9630显微镜采用优良的无限远光学系统与模块化功能设计理念、可提供优良的光学性能与产品升级系统,实现透反射同步或独立照明,及偏光观察等功能,产品造型美观.

咨询热线:021-31576786 / 021-31576785
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数

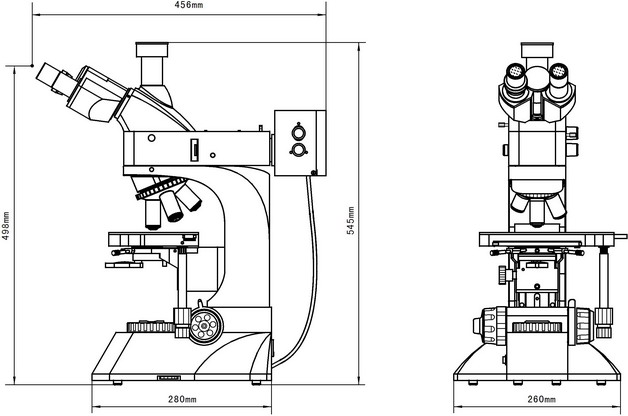

  • 系统图解

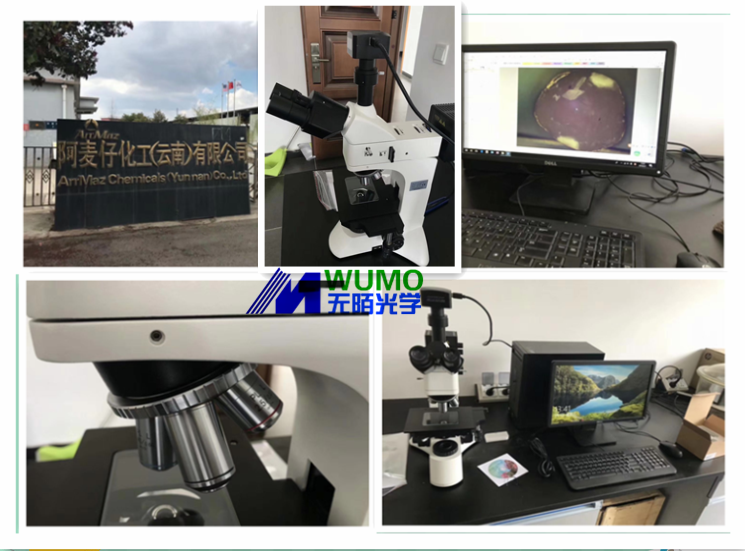

  • 成功案例

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

一、用途

金相显微镜WMJ-9630采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、明场观察等功能。操作方便、图像清晰等特点,是金属学、矿物学、精密工程学、电子学等研究的理想仪器。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。适用于金相组织及表面形态的显微观察,适合电子、冶金、化工和仪器仪表行业用于观察透明、半透明或不透明的物质,如金属陶瓷、集成块、印刷电路板、液晶板、薄膜、纤维、镀涂层以及其它非金属材料,也适合农林、公安、学校、各类企业、科研部门作观察分析用。WMJ-9630正置透反射金相显微镜适用于对透明物体或不透明物体的显微观察。采用优良的无限远光学系统与模块化功能设计理念、可提供优良的光学性能与产品升级系统,实现透反射同步或独立照明,及偏光观察等功能,产品造型美观.

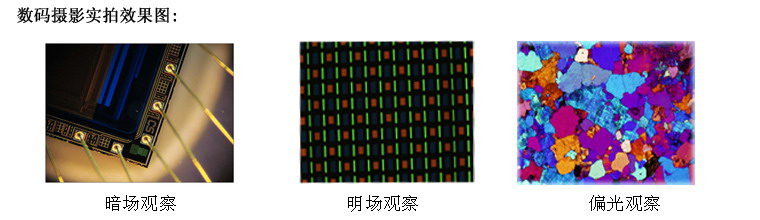

二、图像输出系统

金相显微镜WMJ-9630支持将传统的显微镜与摄象系统,显示器或者电脑相结合,达到对被测物体的放大观察的目的。电脑型金相显微镜(电脑型WMJ-9630)将显微镜下得到的图像通过小孔成象的原理,投影到感光照片上,从而得到图片。或者直接将照相机与显微镜(数码相机型WMJ-9630)对接,拍摄图片。随着CCD摄像机的兴起,WMJ-9630型显微镜可以通过其将实时图像转移到电视机或者显示器上,直接观察,同时也可以通过相机拍摄。





温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

技术规格

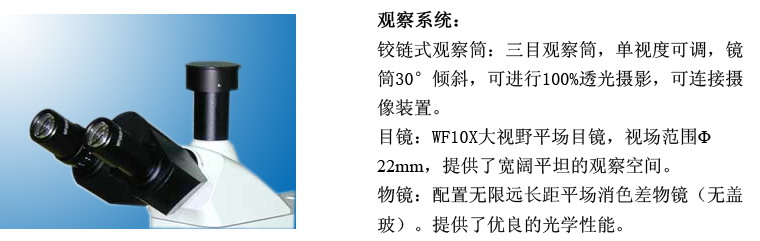

目镜

大视野 WF10X(视场数Φ22mm)



无限远长工作距离平场消色差物镜

PL L5X/0.12    工作距离:26.1 mm

PL L10X/0.25   工作距离:20.2 mm

PL L40X/0.60   工作距离:3.98 mm

PL L60X/0.70   工作距离:3.18 mm

PL L100X/0.90  工作距离:2.2 mm  (干式)

目镜筒

30˚倾斜,瞳距调节范围53~75mm.

调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:2μm.

转换器

五孔(内向式滚珠内定位

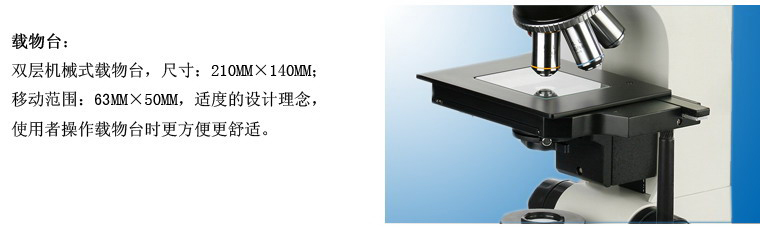

载物台

双层机械移动式载物台外形尺寸:210mmX140mm,移动范围:63mmX50mm

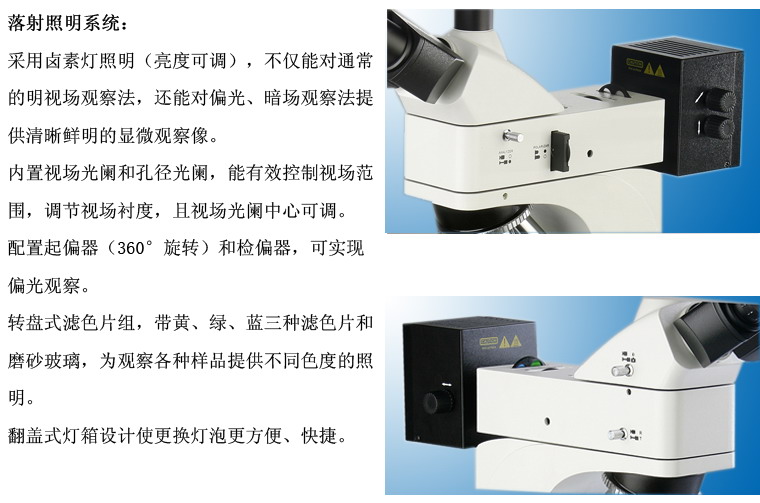

落射照明系统

6V30W卤素灯,亮度可调

配置黄、蓝、绿滤色片与磨砂玻璃片

内置视场光栏、孔径光栏、滤色片转换装置、推拉式检偏器与起偏器

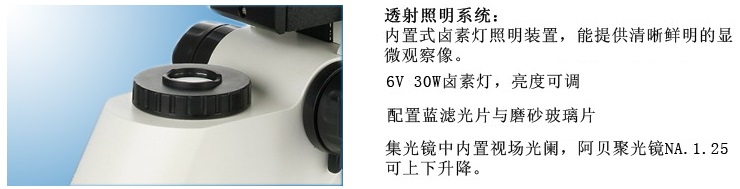

透射照明系统

阿贝聚光镜NA.1.25可上下升降

集光镜中内置视场光栏

配置蓝滤色片与磨砂玻璃片

6V30W卤素灯、亮度可调

防霉

光路防霉系统

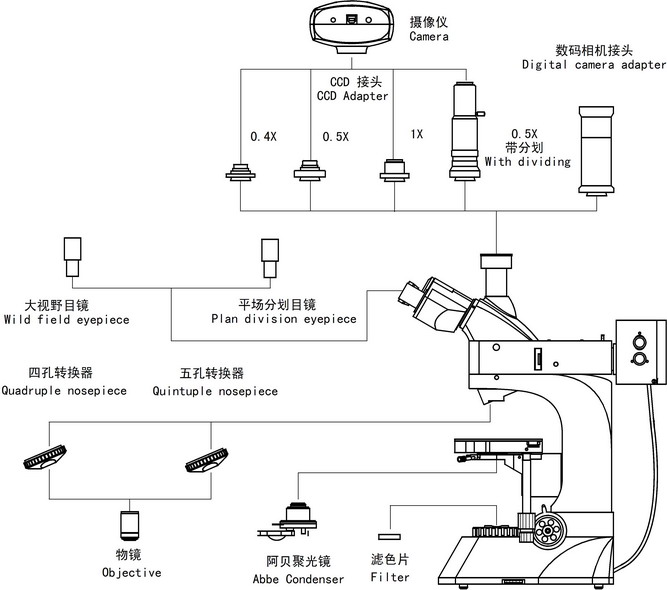

系统组成

电脑型(WMJ-9630)

1. 金相显微镜 2. 适配镜 3. 摄像器(CCD) 4. 计算机(选购)

数码型(WMJ-9630)

1. 金相显微镜 2. 适配镜 3. 数码相机(选购)

可选配件



目镜

分划目镜10XΦ22mm

物镜

明场物镜 20X50X80X

CCD接头

0.5X1X0.5X带分划尺

摄像仪

USB输出:130/300/500/1000万像素

数码相机接头

CANON(EF) NIKON(F)

分析软件

金相图像测量分析软件

金相组织图谱评级分析软件

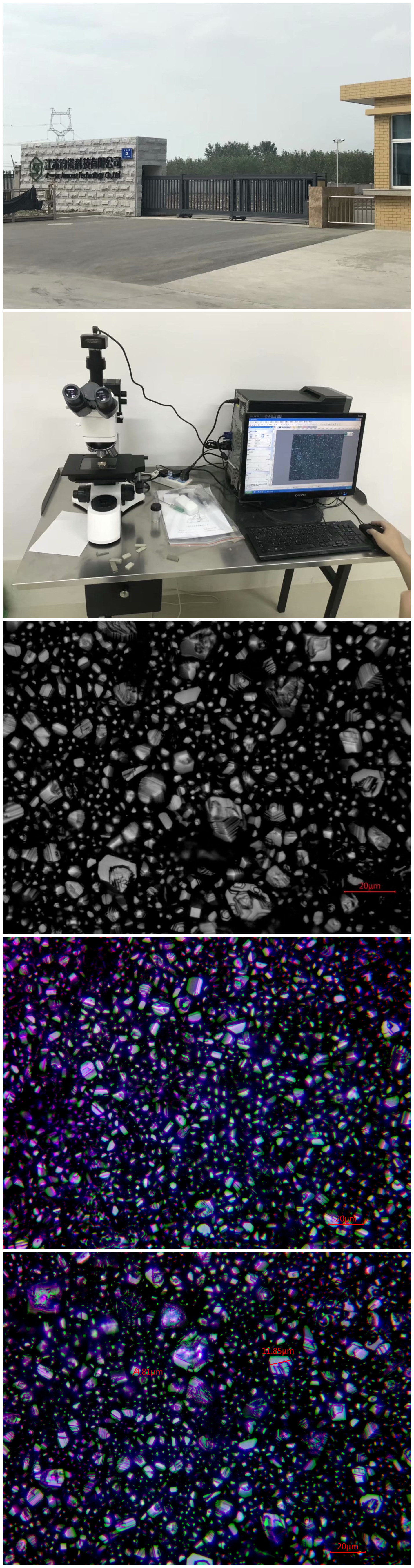

江苏钧瓷科技有限公司-陶瓷表面晶粒观察

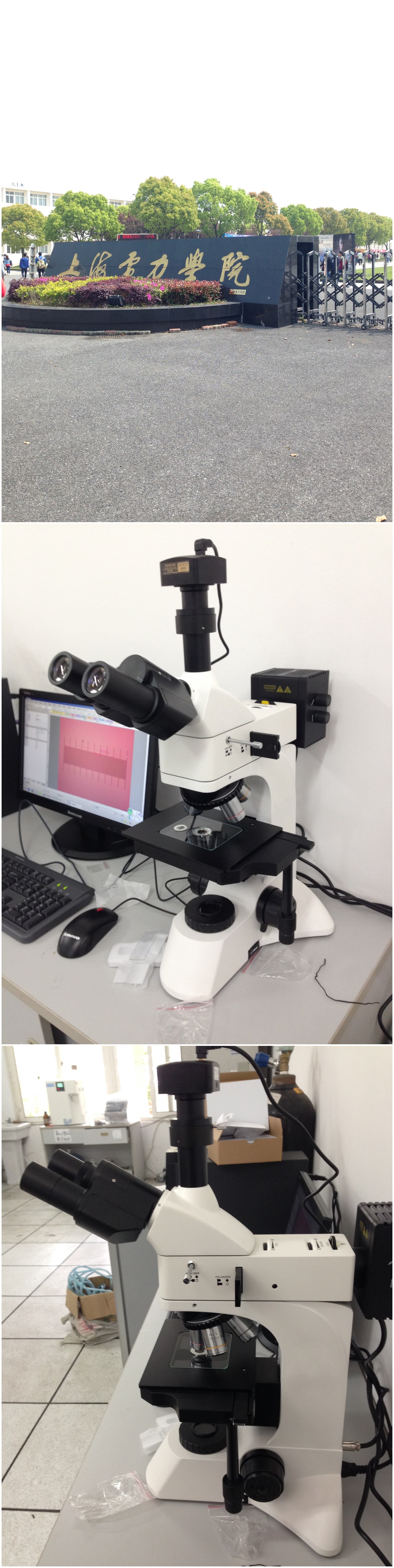

上海电力学院材料学院
