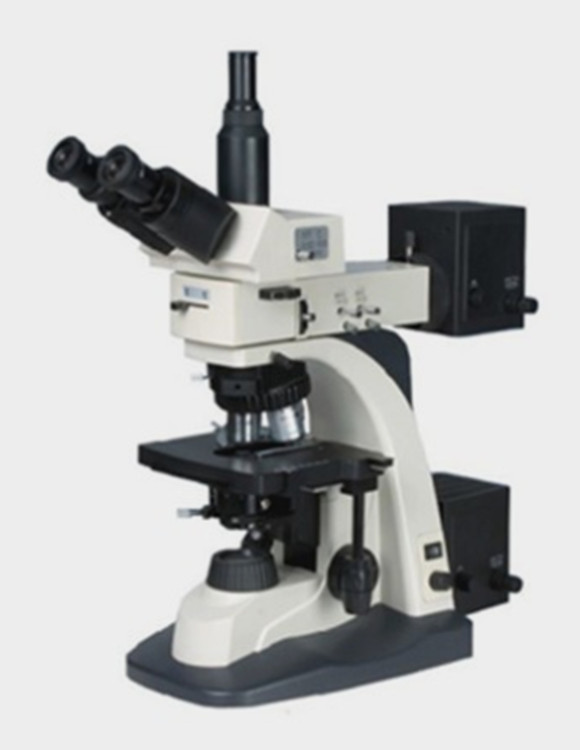

10XB-PC金相显微镜

10XB-PC金相显微镜是针对半导体工业、硅片制造业、电子信息产业、冶金工业需求而开发的,作为高级金相显微镜用户在使用时能够体验其超强的性能,可广泛应用于半导体、FPD、电路封装、电路板、材料、铸件、金属、陶瓷部件、各种纤维样品、精密模具的检测。采用透反射照明形式,在反射光照明下可进行明暗场观察和偏光观察、DIC微分干涉观察,在透射光下作明场观察。稳定、高品质的光学系统使成像更清晰,衬度更好。符合人机工程学的设计,使您在工作中感到舒适和放松。

咨询热线:021-31576785 / 021-31576785
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数

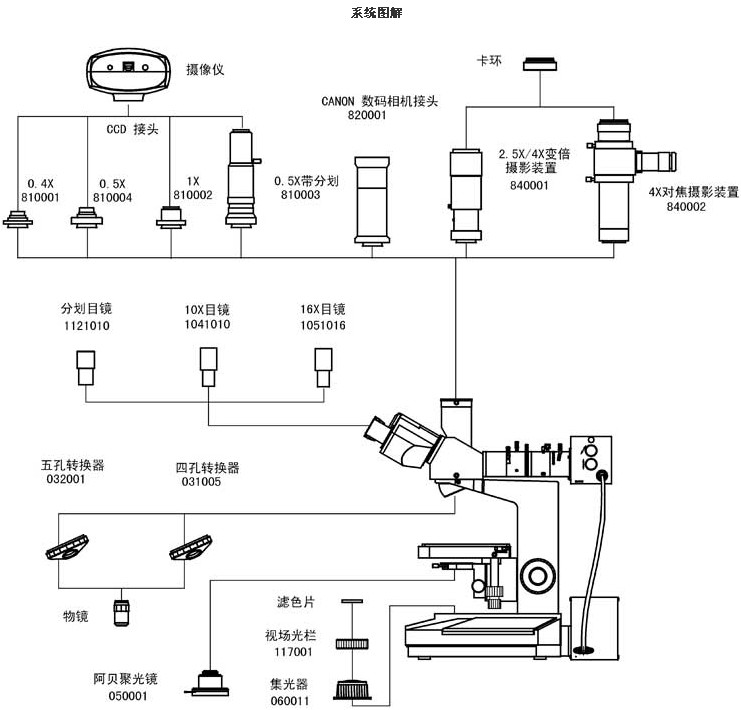

  • 系统图解
  • 成功案例


  • 性能特点

  • ▲ 配置大视野目镜和无限远长工作距离平场消色差物镜,视场大而清晰。
    ▲ 粗微动同轴调焦机构,粗动松紧可调,带锁紧和限位装置,微动格值:2μm。
    ▲ 透反射照明系统可同时照明物体,某些物体可以看到其特殊效果。
    ▲ 12V50W卤素灯,亮度可调。
    ▲ 三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。


    温馨提示

    价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

    021-31576785/18018674943



    标准配置

    技术规格

    观察

    30°铰链式三目观察筒,瞳距调节范围:50mm-75mm

    目镜

     WF10×/23mm大视野平场目镜

     WF10×/23mm,0.1mm十字分划板

    物镜

     无限远明暗场金相物镜 5×/0.1B.D/W.D.23.6mm

     无限远明暗场金相物镜 10×/0.25B.D/W.D.16mm

     无限远明暗场金相物镜20×/0.40B.D/W.D.10.6mm

     无限远明暗场金相物镜50×/0.55B.D/W.D.5.1mm

    无限远明暗场金相物镜100×/0.90B.D/W.D.3.0mm(选配)

    转换器

    DIC插孔五孔转换器

    平台

    双层移动平台

    平台尺寸: 182mm×151mm

    移动范围:76mm×51mm

    滤色片

    插板式滤色片(绿、蓝、中性)

    聚光镜

    N.A.1.25阿贝聚光镜带可变光阑和滤色片

    调焦系统

     粗、微动同轴调焦,采用齿轮齿条传动机构.微动格值0.002mm

    照明系统

    透射照明:卤素灯12V/50W, AC85V-230V,亮度可调节

    落射照明:带孔径光栏和视场光栏,卤素灯12V/50WAC85V-230V, 亮度可调节

    偏光装置

    检偏镜可360度转动,起偏镜、检偏镜均可移出光路

    标尺

    高精度测微尺 1div=0.01mm

    成像系统

    标准成像配置参数:

    1.适配镜:直径:59mm,放大倍率:0.5倍,内调焦距:03mm  调焦后可锁紧

    2.摄像头:高速USB2.0接口,可达480Mb/s

      灵敏度:1V/lux-sec(550nm)

      像素点尺寸:2.2μm x2.2μm

      白平衡:自动/手动 一键白平衡,  帧率:40fps

      图象采集分辨率格式:支持8种格式

    采集分辨率2592*1944

      软件功能:图像显示、图像拍摄、录像和图象处理功能

    基本图像软件参数:

    1.拍摄图片上加定倍标尺

    2.图片可加文字功能

    3.图像与标尺及文字合成并保存

    可选附件

    二维测量软件

    专业金相图像分析软件

    落射照明:卤素灯12V/50W, AC85V-230V,亮度可调节

    平场无限远长工作距离明暗场物镜:50×/0.55B.D/W.D.5.1mm、

    40×/0.60B.D/W.D.5.4mm、80×/0.75B.D/W.D.4mm

    测微目镜

    500万、630万、1000万、1600万、2000万像素高清摄像头(CCD)

    摄影装置及CCD接口0.5×、0.57×、0.75×

    DIC(10×、20×、40×、100×)

    压平机

    彩色1/3寸CCD 520条线



    特点说明

    1.  采用了UIS高分辨率、长工作距离无限光路校正系统的物镜成像技术。

    2.  拓展了物镜的复用技术,无限远物镜与所有观察法相兼容包括明暗视野法、偏光法,DIC并在

    每一观察法中均提供高清晰的图像质量。

    3.  采用非球面Kohler照明,增加观察亮度。

    4.  WF10×(Φ23)超大视野目镜,长工作距离明暗场金相物镜。

    5.  可插DIC微分干涉装置的转换器。



    仪器成套性
    1.显微镜主体:1台
    2.三目镜筒:1只
    3.10X目镜:1对
    4.无限远金相物镜:5X、10X、20X、50X:各1只
    5.玻璃载物片:1片
    6.滤色片(黄、绿、淡蓝):各1片
    7.0.5倍适配镜:1只
    8.500万像素高清摄像头:1套
    9.进口灯泡12V50W:2只
    10.软件:二维测量软件1套

    11. 标尺:高精度测微尺 1个

    选购件
    1.金相分析软件

    2.计算机
