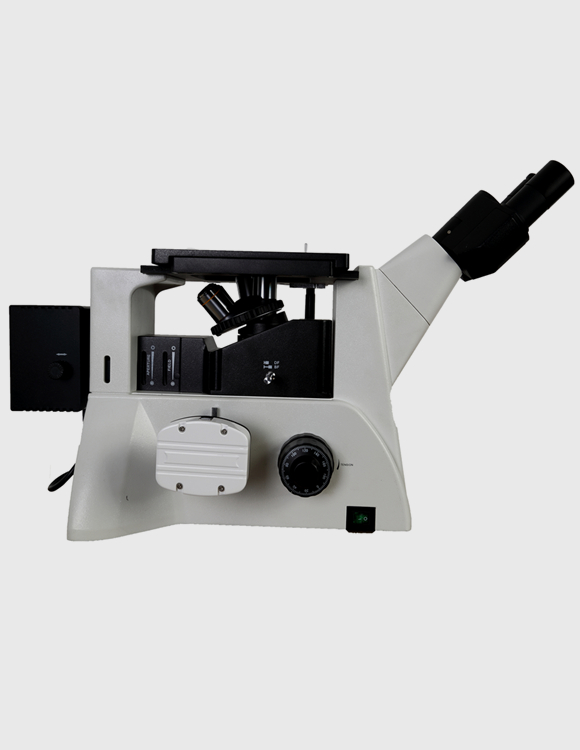

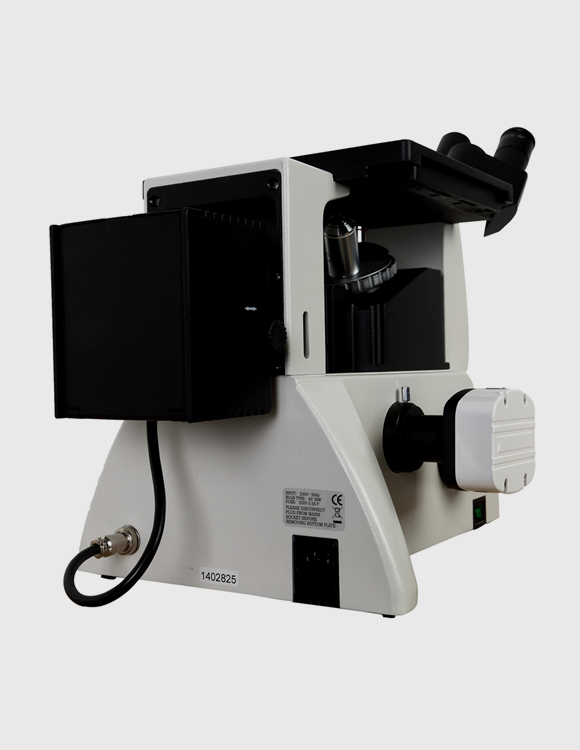

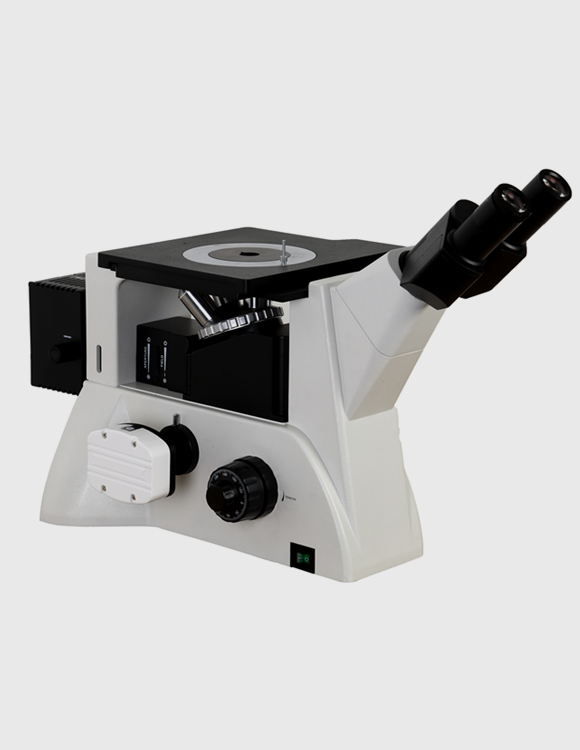

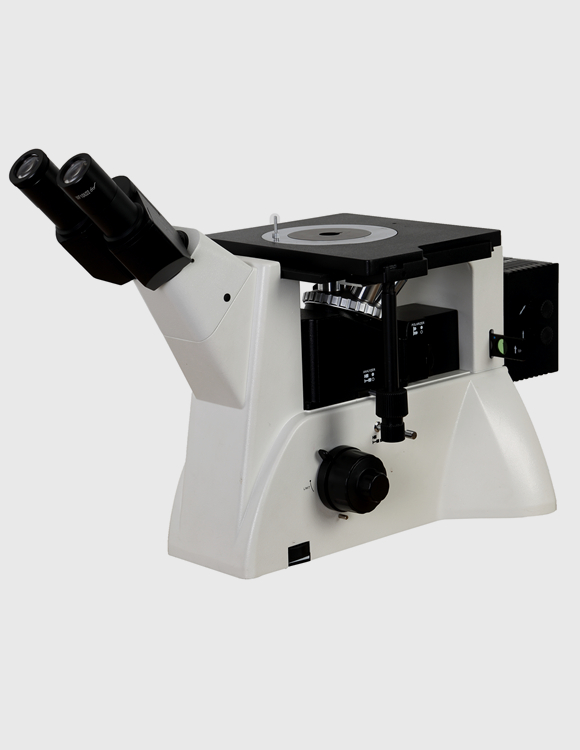

WMJ-9635研究型倒置金相显微镜

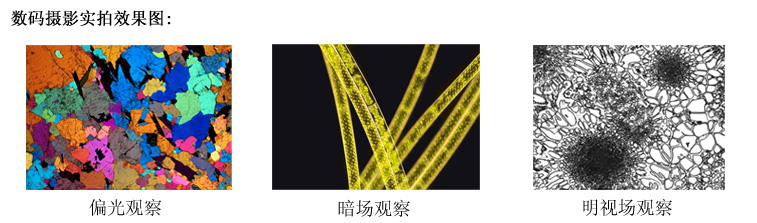

金相显微镜WMJ-9635采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、明场观察等功能。符合人机工程学要求的理想设计,使操作更方便舒适,空间更广阔。

咨询热线:021-31576785 / 021-31576786
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数

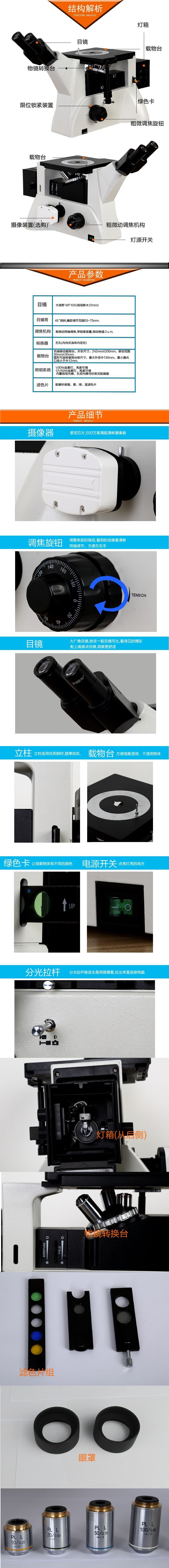

  • 系统图解

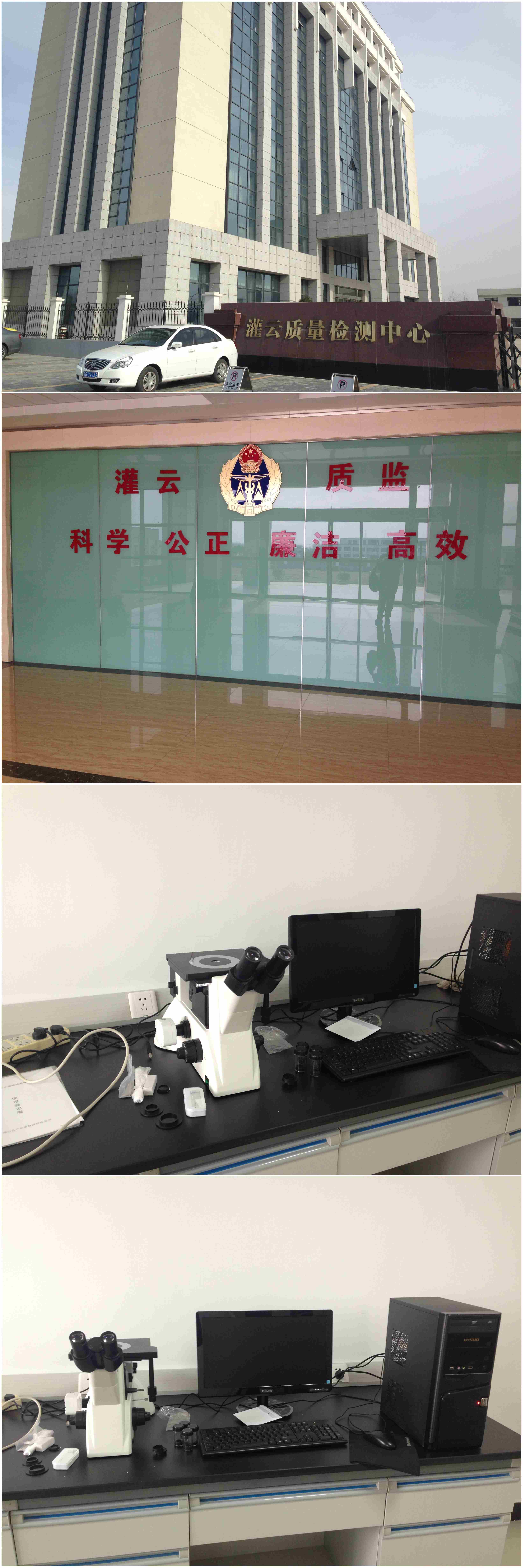

  • 成功案例

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943



用途范围

倒置金相显微镜WMJ-9635采用优良的无限远光学系统与模块化的功能设计理念,可以方便升级系统,实现偏光观察、明场观

察等功能。紧凑稳定的高刚性主体,充分体现了显微镜操作的防振要求。符合人机工程学要求的理想设计,使操作更方便舒适

,空间更广阔。适用于金相组织及表面形态的显微观察,是金属学、矿物学、精密工程学研究的理想仪器。

二、系统简介

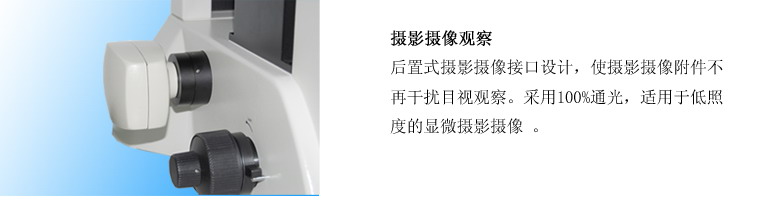

金相显微镜WMJ-9635型有图像输出系统。可将传统的光学显微镜与电脑计算机(数码相机)通过光电转换有机的结合在一起,不

仅可以在目镜上作显微观察,还能在电脑计算机(数码相机)显示屏幕上观察实时动态图像,并能将所需要的图片进行编辑、保存

和打印。电脑型金相显微镜(WMJ-9635C型),通过配置专业工业相机,可以于电脑连接,配合金相分析软件可做金相分析,

相评级。可打印报告,保存报告。具有丰富的拓展功能。WMJ-9635型金相显微镜为不方便接入电脑的使用者设置了数码型金

相显微镜(WMJ-9635D型)。通过配置数码相机,单反相机来获取金相组织照片,后期再通过导入电脑做金相分析报告。




温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943



技术规格

目镜

大视野 WF10X(视场数Φ22mm)

无限远长工作距离平场消色差物镜

PL L10X/0.25 工作距离:20.2 mm

PL L20X/0.40 工作距离:8.80 mm

PL L50X/0.70 工作距离:3.68 mm

PL L100X/0.85(干式) 工作距离:0.40 mm

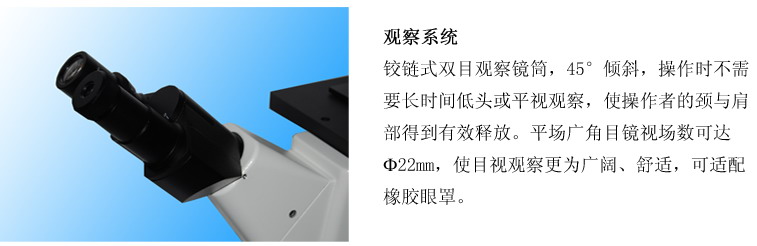

目镜筒

45˚倾斜,瞳距调节范围53~75mm.

调焦机构

粗微动同轴调焦,带锁紧装置,微动格值:2μm.

转换器

五孔(内向式滚珠内定位

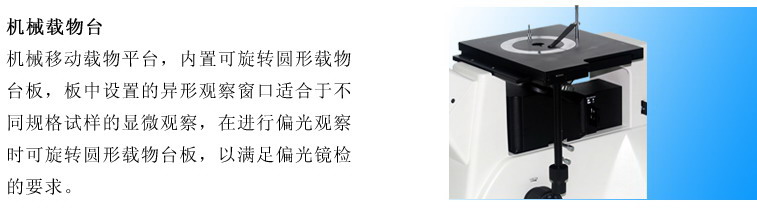

载物台

机械移动载物台,外形尺寸:242mmX200mm,移动范围30mmX30mm.

圆形可旋转载物台板尺寸:最大外径Ф130mm,最小通光口径小于Ф12mm.

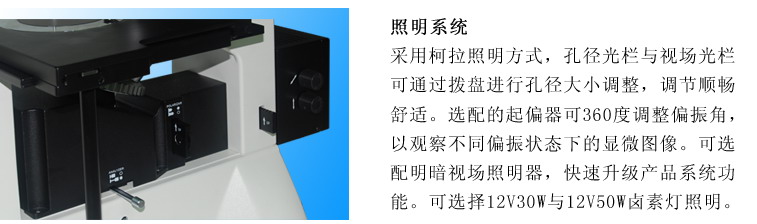

照明系统

6V30W卤素灯,亮度可调6V30W

内置视场光阑、孔径光阑与拉板式起偏器

配磨砂玻璃,黄、绿、蓝滤色片

防霉

光路防霉系统





系统组成

电脑型(WMJ-9635C)

1.金相显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购)

数码型(WMJ-9635D)

1、金相显微镜 2、适配镜 3、数码相机(选购)







选配件



目镜

分划目镜10XΦ22mm

物镜(无限远)

5X40X60X80X

CCD接头

0.5X1X

摄像仪

USB输出:130/300/500/1000万像素

VIDEO输出:380/520 电视线

数码相机接头

CANON(EF) NIKON( F)

分析软件

金相图像测量分析软件

金相组织图谱评级分析软件
