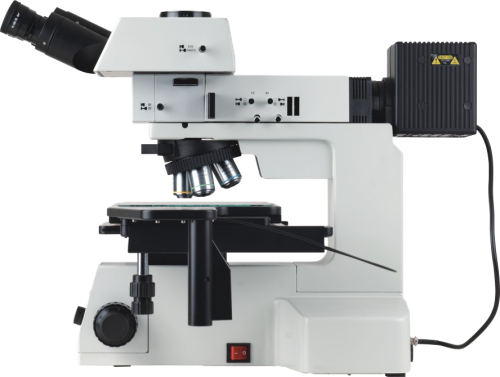

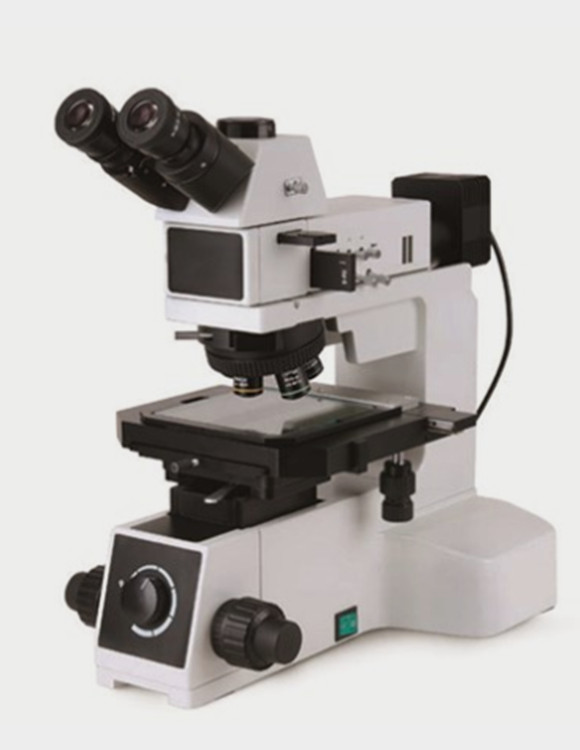

WMJ-9870金相显微镜

WMJ-9870金相显微镜配有大行程移动工作平台,长工作距半复消色差物镜,图像锐利清晰,广泛应用于晶圆、FPD等各项工业检测。 安全、稳重的机架结构设计工业检测级显微镜镜体,低重心、高刚性、高稳定性金属机架,保证了系统的抗震能力与成像稳定性。


咨询热线:021-31576785 / 021-31576786
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数

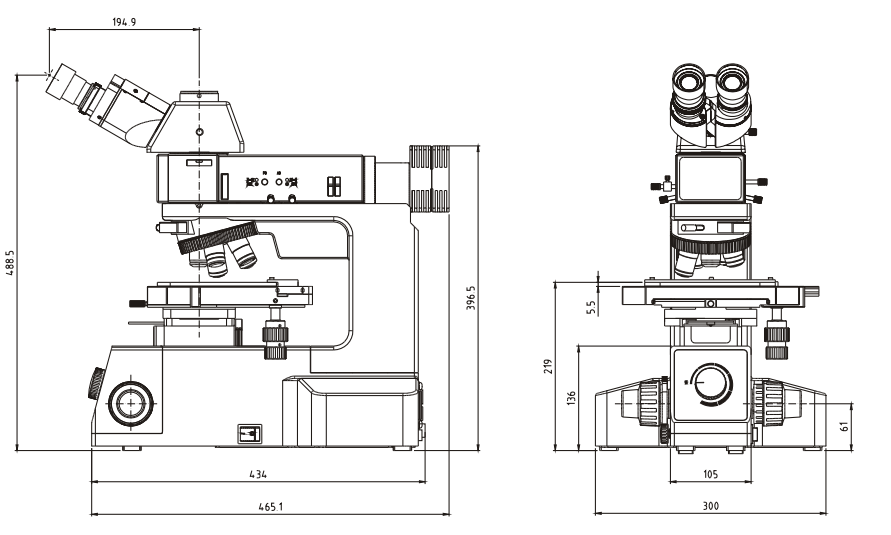

  • 系统图解
  • 成功案例

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

WMJ-9870金相显微镜配有大行程移动工作平台,长工作距半复消色差物镜,图像锐利清晰,广泛应用于晶圆、FPD等各项工业检测。 安全、稳重的机架结构设计工业检测级显微镜镜体,低重心、高刚性、高稳定性金属机架,保证了系统的抗震能力与成像稳定性。

还可以广泛地应用于电子、化工和仪器仪表行业属材料等,对一些表面状况进行研究分析等工作。金相显微镜也适合医药、农林、公安、学校、科研等部门作观察分析用。

000

安全、稳重的机架结构设计
工业检测级显微镜镜体,低重心、高刚性、高稳定性金属机架,保证了系统的抗震能力与成像稳定性。其前置低手位粗微调同轴调焦机构,内置100-240V宽电压变压器,可适应不同地区的电网电压。底座内部设计有风循环散热系统,长时间使用也不会使机架过热。


01

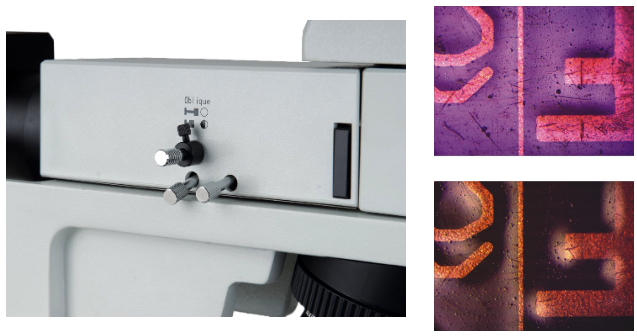

反射照明器
单颗大功率5W白色LED照明,带斜照明机构。切换至斜照明时,可以使物体表面不同材质部分呈现立体图案,增加观察的对比度与视觉效果。


    02

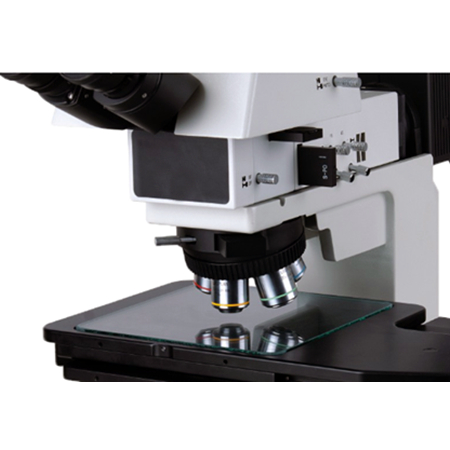

高性能物镜转换器
WMJ-9870金相显微镜转换器采用精密轴承设计,转动手感轻巧舒适,重复定位精度高,物镜转换后的同心度也得到较好的控制,根据需求可配置不同孔位的转换器。

03

040

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943


参数配置

型号

WMJ-9870F

WMJ-9870TF

观察模式

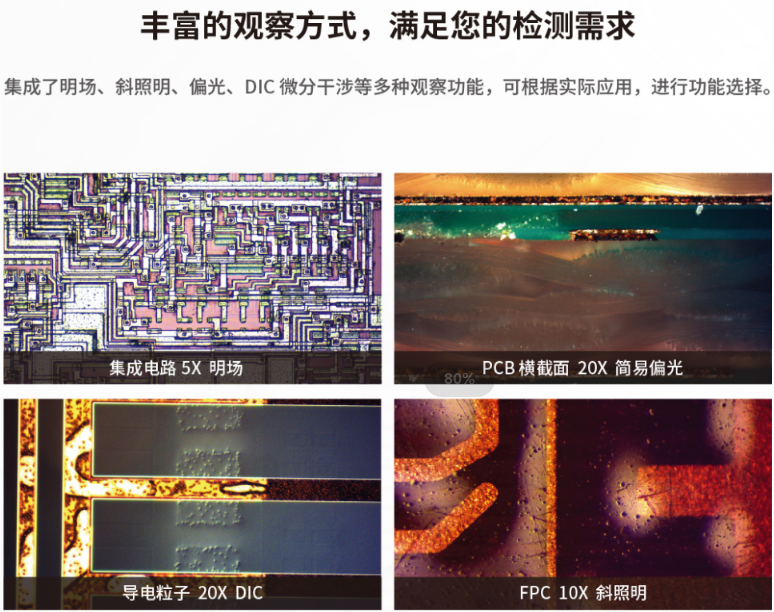

明场/斜照明/偏振光/DIC

明场/斜照明/偏振光/DIC/透射光

光学系统

无限远色差校正光学系统

观察筒

30°铰链式三目观察筒360°旋转,瞳距调节范围54-75mm,单边视度调节:±5屈光度,两档分光比,双目:三目=100:0或50:50

目镜

高眼点大视野平场目镜PL10X/22mm

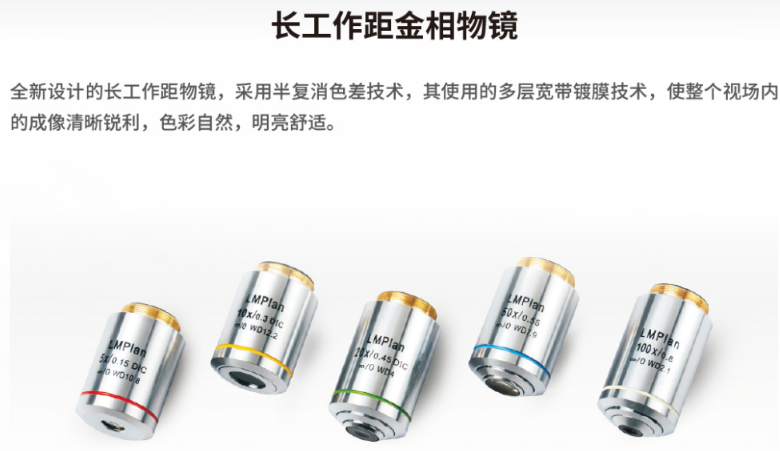

物镜

无限远长工作距金相物镜5X/0.15  WD=10.80mm

无限远长工作距金相物镜10X/0.30  WD=12.20mm

无限远长工作距金相物镜20X/0.45  WD=4.00mm

无限远长工作距金相物镜50X/0.55  WD=7.90mm

无限远长工作距金相物镜100X/0.80  WD=2.10mm(选配)

物镜转换器

5孔内倾式转换器,带DIC插槽

载物台

4”双层机械移动平台,平台面积230mmX215mm,行程105x 105mm,带金属平板平台,右手位X、Y移动手轮,配平台接口

4”双层机械移动平台,平台面积230mmX215mm行105x105mm,带玻璃平台,右手位X、Y移动手轮,配平台接口

显微镜镜体

粗微调同轴、粗调行程33mm,微调精度0.001mm,,带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器,单路电源输出

粗微调同轴、粗调行程33mm,微调精度0.001mm,,带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器,双路电源输出

反射照明系统

带可变视场光阑与孔径光阑,均可调中心;带滤色片插槽与偏光装置插槽;带斜照明切换拉杆。12V100W卤素灯,光强连续可调(选择此组照明器时,应使用WMJ-9875型显微镜镜体)

透射照明系统

/

单颗大功率5W LED,白色,光强连续可调。N..A.0.5聚光镜,带可变孔径光阑

偏光装置

进口反射偏振镜组,含起偏镜组,360度旋转式检偏镜插板

滤光片

干涉滤光片,蓝色(反射用):≤480nm

干涉滤光片,绿色(反射用):520-570nm

干涉滤光片,红色(反射用):630-750nm

干涉滤光片,色平衡片(白光)(反射用)

适配镜

0.35X/0.5X/0.65X/1X 摄像接筒,C型接口,可调焦

成像系统

500万、630万、1000万、1200万、1600万、2000万像素彩色相机

软件

图像采集软件

标尺

高精度测微尺,1div=0.01mm
