现在的位置:首页 > 产品中心 > 视频数码显微镜 视频数码显微镜

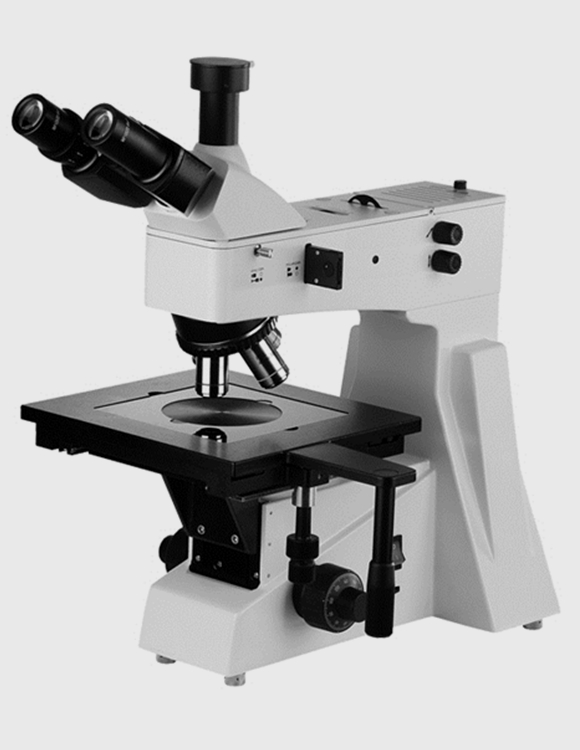

WMTV-4880

配置大移动范围的机械式载物台、落射照明器 、长距平场消色差物镜、大视野目镜,图像清晰、衬度好,同时还配有内置偏光观察装置。

咨询热线:021-31576785 / 021-31576785
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例

 温馨提示

  如需问题咨询请点击此处,将有专业在线工程师为您服务,也可咨询021-31576785



用途:
      WMTV4880高倍大平台视频显微镜适用于大工件不透明物体进行显微观察。 WMTV4880高倍大平台视频显微镜配置配置大移动范围的机械式载物台、落射照明器 、长距平场消色差物镜、大视野目镜,图像清晰、衬度好,同时还配有内置偏光观察装置。本仪器可用于鉴别和分析各种金属和合金材料及非金属物质的组织结构,广泛应用于电子、化工和仪器仪表行业观察不透明的物质。如金属太阳能板、集成电路、电子芯片、电路板、大液晶板及其它非金属材料,对一些表面状况进行研究分析的工作等。 WMCM4880 高倍大平台视频显微镜系大专院校,精密工程学,科研机构,工厂等的理想仪器。 WMTV4880 高倍大平台视频显微镜视频显微镜将实现实时动态的实物在计算机上直接观察图像。并可以将图片进行保存、打印、编缉。

性能特点
▲ 配置大视野目镜和长距平场消色差物镜(无盖玻片),视场大而清晰。
▲ 配置大移动范围的载物台,能快速和慢速移动。
▲ 粗微动同轴调焦机构,粗动松紧可调,带锁紧和限位装置,微动格值:2μm。
▲ 6V 20W卤素灯,亮度可调。
▲ 三目镜筒,可自由切换正常观察与偏光观察,可进行100%透光摄影。

  温馨提示

  如需问题咨询请点击此处,将有专业在线工程师为您服务,也可咨询021-31576785



标准配置

技术规格

目镜

大视野 WF10X(视场数Φ22mm)

无限远长距离平场消色差物镜

PL L5X/0.12  工作距离:26.1 mm

PL L10X/0.25  工作距离:20.2 mm

PL L20X/0.40  工作距离:8.80 mm

PL L50X/0.70  工作距离:3.68 mm

PL L80X/0.80  工作距离:1.25 mm

目镜筒

三目镜30˚倾斜, 可100%通光摄影

落射照明系统

6V30W卤素灯,亮度可调

内置视场光栏、孔径光栏、(黄、蓝、绿、磨砂玻璃)滤色片转换装置,推拉式检偏器与起偏器

调焦机构

粗微动同轴调焦,带锁紧和限位装置,微动格值:0.7μm

转换器

五孔(内向式滚珠内定位)

载物台

机械式载物台,外形尺寸:280mmX270mm,移动范围:横向(X)204mm,纵向(Y)204mm

防霉

防霉系统

系统组成

电脑型(WMTV-4880C):1.金相显微镜 2.适配镜 3.摄像器(CCD) 4.计算机(选购)

数码相机型(WMTV-4880D): 1、金相显微镜 2、适配镜 3、数码相机(选购)



选配件

名称

类别/技术参数

目镜

分划 10X(Φ22mm),格值0.1mm/格

无限远长距离平场消色差物镜

PL L40X/0.60  工作距离:3.98

PL L60X/0.7   工作距离3.18mm

PL L100X(干式)/0.85  工作距离0.4mm

载物台

机械式载物台,外形尺寸:250mmX230mm, 移动范围:154mmX154mm

CCD接头

0.5X

1X

0.5X带分划尺,格值0.1mm/格

摄像仪

DV-1 Video输出(380/520 电视线),USB输出(42万像素)

DV-2带USB输出 (130/300/500/1000万像素)

DV-3带Video输出(380/520 电视线)

数码相机接头

CANON(A570,A610,A620,A630,A640,A650,EF)  NIKON( F)

分析软件

图像测量分析软件

金相组织图谱评级分析软件
