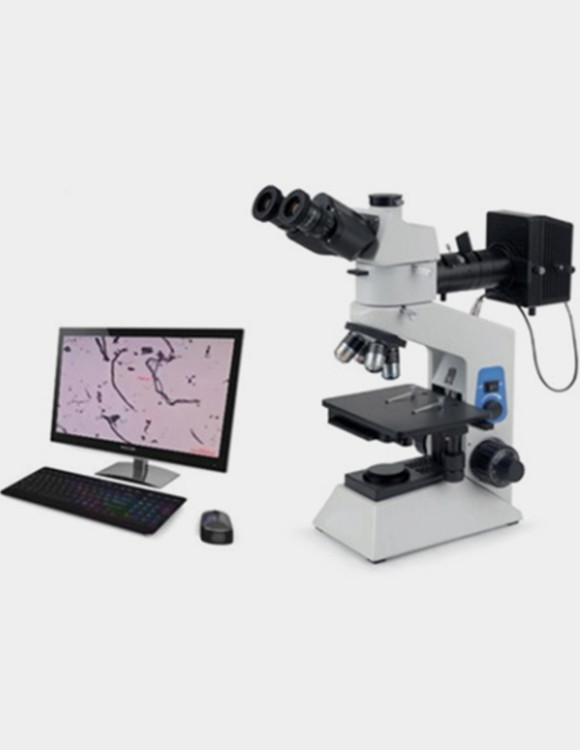

   WMJ-9590纤维图像分析仪适用于对不同种类的纤维进行检测，可满足不同行业的需求，例如公路工程检测单位、高校、纺织材料企业和工厂等。

温馨提示 价格咨询请点击此处，将有专业在线工程师为您服务，也可以来电咨询：

021-31576785/18018674943！

仪器工作条件：

1.1适用于在电源220V（10%）/50Hz、气温摄氏5℃～30℃和相对湿度低于75%的环境条件下运行。

1.2建议安放在防震工作台上，环境清洁。

主要技术指标：

性能特点

1、无需暗室环境，可长期稳定工作在普通实验室条件下。

2、显示及打印利用EXCEL数据处理平台对测量的原始数据进行分类统计，获得最终的定量分析结果，打印输出数据报表及直方图。

3、图形清晰，测量速度快，分辨率高。
测试原理

特种动物纤维、绵羊毛混合物含量的测定，是根据特种动物纤维与绵羊毛的鳞片结构特征，在投影显微镜下分辨出各类纤维，并分别记录其根数同时测量其直径，通过公式计算出特种动物纤维与绵羊毛的重量百分比
技术参数
1.投影系统：放大倍数50-1600倍,符合国际标准A方法检测和国家标准B方法检测,目视系统可放大1000倍。
2.计算机显示系统：经光学系统成象于CCD靶面，经CCD转化为数字图像，由计算机专用软件对数字图象进行处理。
3.纤维平均直径，变异系数，标准偏差计算根据国家标准GB10685-89国际标准ISO137-85制定。
4.测量范围为0.2-200um，圆型截纤维，测量精度±0.5um测量重复性±0.1um。
5.测量速度500/10min
分析标准

3.1 理想运用显微镜视角：具有两倍于 2/3" 相机的观察视野，拥有出色的样品概览图像

3.2 USB 2.0 / 3.0接口，数据传输速率快，可获得高帧速率

3.3 运用双像素技术，但仍保留足够的像素用于图像的精确

3.4 灵活运用于多种应用中

3.5 以高帧速率记录图像，实现动态过程的精确观测专业显微图像分析软件

分析标准GB/T 10685-2007《羊毛纤维直径试验方法—投影显微镜法》；ISO 137-1975《羊毛—纤维直径测定—投影显微镜法》； TWC-TM24-2009《国际羊毛局测试方法 显微镜投影法测定羊毛纤维直径》TM-24-2000 《羊毛羊绒纤维直径测定—投影显微镜法》； WTO-8-2004《显微投影仪测定羊毛纤维直径分布及羊毛和其他动物纤维髓化百分比的方法》；
GB/T 13835.6-2009 《兔毛纤维试验方法 第6部分：直径 投影显微镜法 》GB/T 3364-2008《碳纤维直径和当量直径检验方法（显微镜法）》；GB/T 16988-1997《特种动物纤维与羊毛混合物含量的测定》；ISO 17751:2007《动物纤维显微镜定量分析方法 羊绒、羊毛、其他动物绒毛及其混合物》；
FZ/T 30003-2009《棉麻混纺产品定量分析方法显微投影法》；

FZ/T 32004-2009《亚麻棉混纺本色纱》；

SN/T 0756-1999《进出口麻/棉混纺产品定量分析方法显微投影法》；SN/T 1062-2010《进出口纱线及织品中山羊绒含量的检测方法》；GB/T 20393-2006《天然彩色棉纤维定性定量分析实验方法》；

GB/T 18267-2000《山羊绒》；GB/T 12412-2007《牦牛绒》；

GB/T 9998-2006《西宁毛》；GB/T 13831-1992《骆驼原绒》；

GB/T 16254-2008《马海毛》；GB/T 10288-2003《羽绒羽毛检验方法》；

木质纤维含量试验方法

试验仪器及要求如下：

ａ） 纤维图像分析仪：

１）专用分析软件：能够实现多功能纤维分析测量，对于0.2ｍｍ 以上的纤维，成像系统的采集

效率应100％ 有效。 测量长度分辨率0.01ｍｍ，宽度分辨率0.01μｍ；

２）显微镜：放大倍数达 40 ～400 倍，带有孔径光阑的阿贝聚光镜；

３）彩色数码摄像机：500万像素以上的CCD；

４） 摄配镜：放大倍数为 0.5 倍；

５） 照明装置：反射光 ＬＥＤ。

ｂ） 滴管：长约 100ｍｍ，内径为 5ｍｍ ～8ｍｍ，一端粗细平滑但不封闭，另一端套一个橡胶囊，管上刻有0.5ｍＬ、1.0ｍＬ 的刻度。

ｃ） 移液管：5ｍＬ、15ｍＬ。

ｄ） 显微镜载玻片、盖玻片。

ｅ） 分散器：用于分散样品的低速搅拌器。

ｆ） 棕色试剂瓶、小烧杯、滤纸。

ｇ） 玻璃棒、解剖针、镊子。

纤维长度和直径试验方法

试验仪器及要求如下：

a纤维图像分析仪；

b滴管：长约100mm，内径为５ｍｍ ～８ｍｍ，一端粗细平滑但不封闭，另一端套一个橡胶囊，管上刻有0.5mL、1.0mL的刻度刻度；

c移液管：5mL、15mL 各若干个；

d显微镜载玻片、盖玻片；

e分散器：用于分散样品的低速搅拌器；

f棕色试剂瓶、小烧杯、解剖针、镊子、滤纸；

g玻璃棒。

试验材料

试验材料如下：

ａ 蒸馏水或去离子水；ｂ浸液：等体积的甘油和蒸馏水混合物。

横截面法测定纤维直径试验方法

试验仪器及要求如下：

ａ） 纤维图像分析仪；ｂ） 显微镜载玻片、盖玻片；ｃ） 塑料管：长度约 １０ｍｍ，直径约 ３０ｍｍ；

ｄ） 一次性塑料杯、玻璃板、双面胶；ｅ） 抛光机、砂纸（１００ 目 ～８００ 目）、抛光布。

试验材料

试验材料及要求如下：

ａ） 包裹树脂：快速固化的聚酯或环氧树脂；ｂ） 脱模剂：硅脂等。

技术指标：

1. 工作模式：手动测量；半自动测量；自由测量；多点测量；自动统计分析；

2. 仪器结构：显微镜；工业摄像头；分析软件；计算机（选购）；

3. 测试功能：纤维定性分析；纤维直径测量；纤维截面分析；混纺含量测定；

4. 测量范围：0～200um；

5. 测量精度：0.1um；

6. 电   源：AC220V 50HZ；

7. 功   率：300W；

8. 外形尺寸：500×260×560mm；

9. 净   重：16kg。

仪器特点：

1. 系统采用计算机数字图像处理技术，由摄像机、显微镜、计算机（选购）及检测软件组成，提供纤维直径测量功能；

2. 用于观测各类动植物纤维、人造纤维、异型纤维、中空纤维的横截面形态并测量截面面积；

3. 通过对混纺产品中各种纤维的形态分析和直径测量，可以得到各种混纺产品的纤维含量。
