WMS-1037型颗粒图像分析仪

用途:适用于磨料、涂料、非金属矿、化学试剂、填料等各种粉末颗粒的粒度测量、形貌观察和圆度分析,能给出不同等效原理(如等面积圆、等效短径等)的粒度分布,能直接观察颗粒分散状况,亦可用于其他粒度测试方法的辅助判断分析。

咨询热线:021-31576785 / 021-31576786
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例



温馨提示 价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:




1

WMS-1037显微颗粒图像分析仪是一种图像法颗粒粒度分析和形貌分析等多功能颗粒分析系统。该系统包括光学显微镜、工业CCD摄像机、电脑、打印机和图像分析软件等部分组成。

WMS-1037显微颗粒图像分析仪是将传统的显微测量方法与现代的图像处理技术结合的产物。它的基本工作流程是通过专用数字摄像机将显微镜的图像拍摄下来并传输到电脑中,通过专门的颗粒图像分析软件对颗粒图像进行处理与分析,从而得到每一个颗粒的粒度和粒形信息,再将每一个颗粒的粒度和粒形信息进行统计,从而得到粒度(D50)及粒度分布、平均长径比及长径比分布、平均圆形度及圆形度分布等结果。

       WMS-1037显微颗粒图像分析仪直观、形象、准确特点,它是将微米级以上的颗粒放大几十、数百乃至上千倍,将整个颗粒形状显示在人们的眼前,使人一目了然。它不仅能看到颗粒,还能通过“尺子”来量每一个颗粒的大小,并通过图像处理技术得到所有颗粒的直径,进而得到粒度分布、平均长径比以及长径比分布等。该款显微颗粒图像分析仪为粉体材料的科研、生产和应用领域增添了一种直观、简便、准确的粒度粒形测试手段。

        WMS-1037显微颗粒图像分析仪还具有很多独特图像处理功能,包括自动拍摄、自动分割、自动填充、批处理多幅图像、准确性标定等。其中众多的“自动”功能简化了操作,提高了效率;批处理多幅图像功能,彻底克服了传统的静态图像颗粒分析系统仅能分析单幅图像,导致颗粒数太少,代表性不足,结果不准确的问题。它可以拍摄很多幅图像,对这些图像一幅一幅地处理,每一幅处理过的图像上的颗粒都汇集到一起,提高了代表性。

二、主要技术指标与性能

测试范围

1-3000μm

最大放大倍数

160/400/1600/4000倍

重复性误差

≤3%(国标样D50偏差)

准确性误差

≤3%(国标样D50偏差)

数字摄像机CCD

500万像素

显微镜

生物显微镜/金相显微镜

标尺精度

10μm

分析项目

粒度分布、长径比分布、圆形度分布、单体颗粒和颗粒群等。

自动分割速度

<1秒

分割成功率

>93%

操作系统

WinXP/Win7/Win8/Win10

接口方式

USB方式

 三、主要应用领域:(观察粒形、分析粒度、监测大颗粒)

    · 磨料:如碳化硅、刚玉、金刚石、石榴石等。

    · 电池材料:球形石墨粉等。

    · 金属粉:如球形铝粉、铅锡合金粉、其它雾化金属粉。

    · 非金属粉:如玻璃珠、聚苯乙烯等。

    · 针状粉:如硅灰石等。

    · 生物制剂:如细胞。

    · 食品:如牛奶、面粉等。

    · 其他:如科研、教学等。

四、测试原理

    · 标定方法:用显微镜专用标准刻度尺直接标定每个像素的尺寸,再根据每个颗粒图像面积所占的像素多少来度量颗粒的大小,以微米为单位。

    · 测试原理:通过对颗粒数量和每个颗粒所包含的像素数量的统计,计算出每个颗粒的等圆面积和等球体积,从而得到颗粒的等圆面积直径、等球体积直径以及长径比等。为计算方便,WMS-1037显微颗粒图像分析仪是以100个像素为一个计量单位的。下表为不同的物镜放大倍数情况下100像素所对应的粒径值。

物镜放大倍数

像素

粒径(微米)

备注

4倍

100

250

100像素对应的粒径以标定值为准。

10倍

100

100

40倍

100

25

100倍

100

10

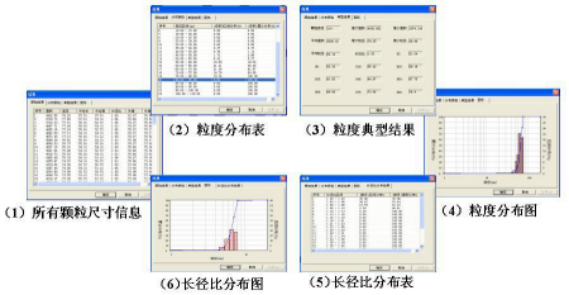

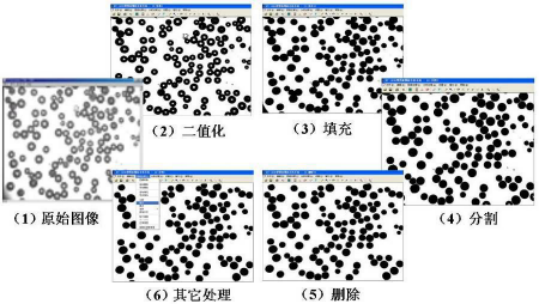

 五、软件功能举例

2

3

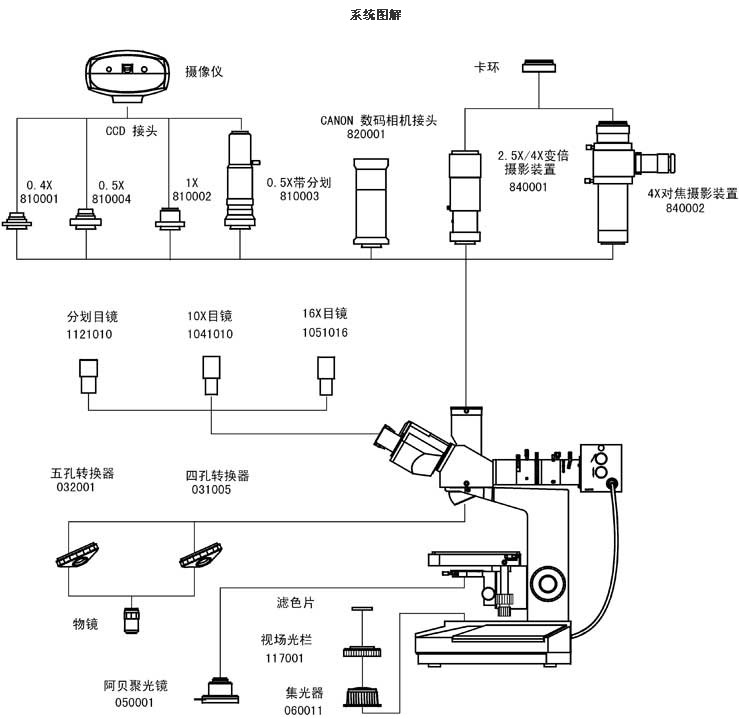

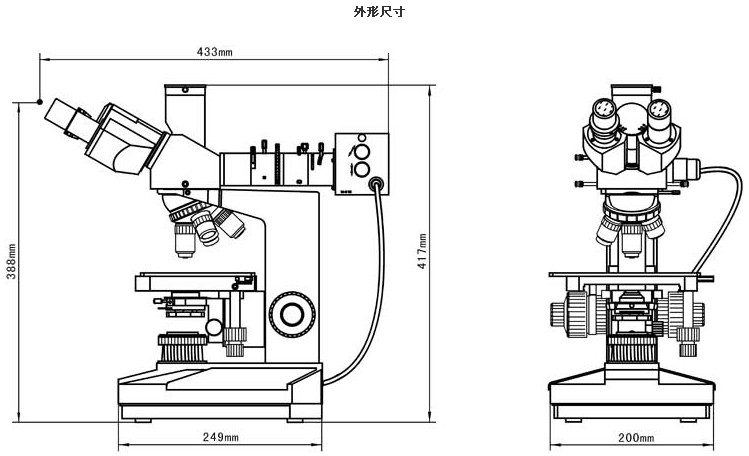

系统组成:

1.光学显微镜

2.数字CCD摄像头

3.图像处理与分析软件

4.电脑(选配)

5.打印机(选配)


温馨提示 价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

技术标准

用途:适用于磨料、涂料、非金属矿、化学试剂、填料等各种粉末颗粒的粒度测量、形貌观察和圆度分析,能给出不同等效原理(如等面积圆、等效短径等)的粒度分布,能直接观察颗粒分散状况



亦可用于其他粒度测试方法的辅助判断分析,是我国现行金刚石微粉粒度测量标准的推荐仪器。



用途

适用于磨料、涂料、非金属矿、化学试剂、填料等各种粉末颗粒的粒度测量、形貌观察和圆度分析,能给出不同等效原理(如等面积圆、等效短径等)的粒度分布,能直接观察颗粒分散状况、粉体样品的大致粒度范围、是否存在低含量的大颗粒或小颗粒情况等,定量测量圆度、长短径比等形貌指标。



工作原理

将现代电子技术与显微镜方法相结合,用摄像机拍摄显微镜放大的颗粒图像,图像信号进入计算机内存后,计算机自动地对颗粒的形貌特征和粒度进行分析和计算,最后输出测试报告。



技术指标

1. 测试范围:0.53000μm

2. 重复性误差:<1%(标样D50偏差)

3. 电源要求:100240V  50/60Hz

4. 工作环境温度:540℃    储运温度:-2560℃

5. 工作环境湿度:<80% (31℃)

6. 可支持操作系统:WindowsXP 32bit, Windows7 32/64bit, Windows8/10 64bit



输出项目

粒度分布表、粒度分布曲线、圆度分布表、圆度分布曲线、平均粒径、中位径、边界粒径、比表面积、平均圆度、圆度统计、分段平均圆度、典型颗粒图形等



产品特点

1. 采用无陌光学全新生物显微镜和金相显微镜,配以500万像素高画质、高速CMOS图像传感器,完整捕捉显微镜下样品所有细节信息,颗粒分辨能力高,拍照速度快。

2. 自动扫描视场,避免重复扫描或遗漏扫描,取样代表性强。

3. 自动调整视场照度,自动对焦,降低了操作强度,减少了人为因素对结果的影响。

4. 兼容USB3.0USB2.0数据接口,与各型号计算机的兼容性更强。

5. 标配4X10X40X100X(油)平场消色差物镜,可保存典型单个颗粒图像。



软件功能

1. 具有自动背景、自动调焦、自动扫描功能

2. 软件控制载物台移动

3. 3种统计方式:按体积统计、按颗粒数统计、按面积统计

4. 2种等效方式:等效圆、等效短径

5. 2种累计分布方向:从小到大、从大到小

6. 具有照度、调焦指示窗口

7. 具备图像颗粒自动识别处理分析功能,点击颗粒图像即可显示该颗粒测量参数



WMS-1037颗粒图像分析仪粒度测试报告

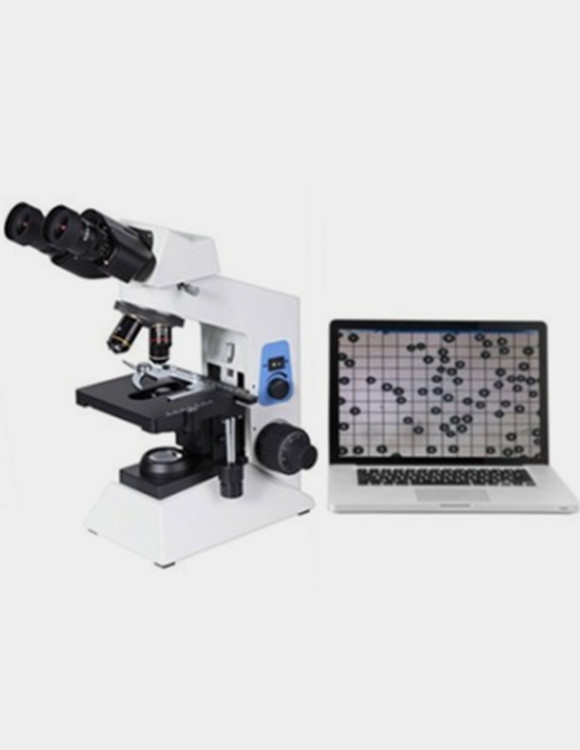

WMS-1037型颗粒图像分析仪(图1)

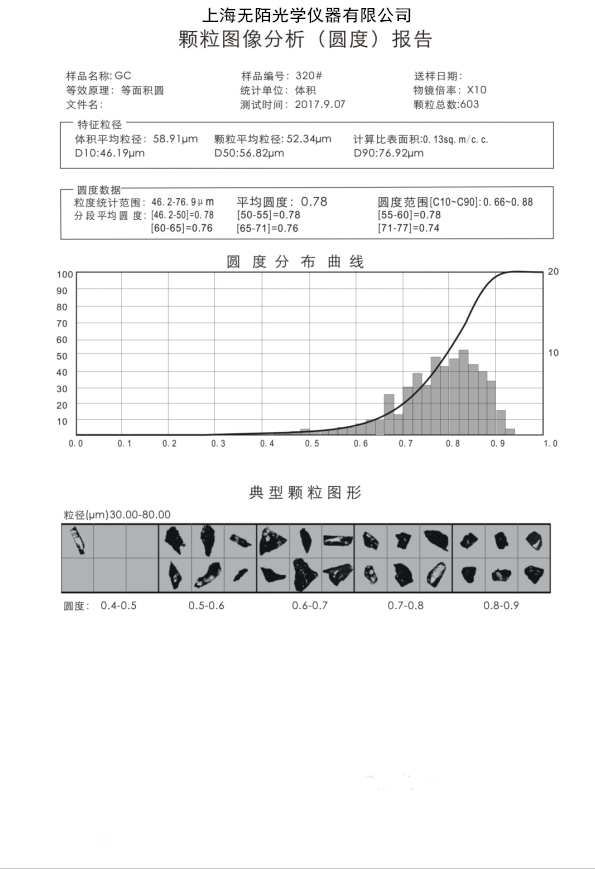

WMS-1037颗粒图像分析仪圆度测试报告
