现在的位置:首页 > 产品中心 > 工具测量显微镜 > 万能测量工具显微镜 万能测量工具显微镜

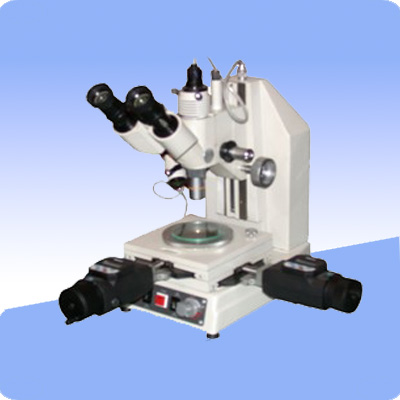

测量显微镜WM-207JA

小型、多用途的数字式WM-207JA测量显微镜,结构紧凑、成像清晰、精度高,可作二维坐标的精密测量,及Z向的辅助测量。仪器带有可调光的落射、透射和辅助照明装置及多种滤色镜,给各种复杂形状的测量工作带来很大方便。特别适用于电子行业,机械精加工。用来测量电子线路的宽度和精细小工件的几何尺寸,以及其它精密零件测。广泛地适用于计量室,生产作业线以及科学研究等部门。

咨询热线:021-31576785 / 021-31576785
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例

标签:显微镜|测量显微镜|数显测量显微镜|测量显微镜WM-207JA

一、物、目镜和放大倍率(表)

物 镜 PL

分划目镜WBF

工作距离mm

视场直径mm

总放大倍率

放大倍率 / 数值孔径

焦距 mm

放大倍率

焦距

4×/ 0.1

28.8

10×

25 mm

17.5

Φ 4.

40×

10×/ 0.25

15.4

11.6

Φ 1

100×

40×/ 0.65

4.4

0.66

Φ 0.45

400×

二、其他技术参数

1

测量工作台

150 × 150 mm;测量范围:X - Y:50 × 50 mm

2

旋转平台

任意360° ;游标格值:5′;玻璃平台Φ72 mm

3

读数系统

日本三丰数显测微手轮;分辨率:0.001 mm;公英制转换

4

测量精度

仪器示值误差 ±(1 + L /25)μm L = 被测件长度(mm)
仪器示值误差:包括测量误差和仪器系统误差 环境温度变化:20 ºC ± 3 ºC

5

镜筒

双目镜筒:倾角45° 瞳距屈光度可调;升降范围:粗动:90 mm 微调:2 mm

6

照明系统

透射、反射和辅助照明12W/8V;独立调光 带滤光片

7

选配件

Z向辅助测量:0.001 mm / 2 mm
