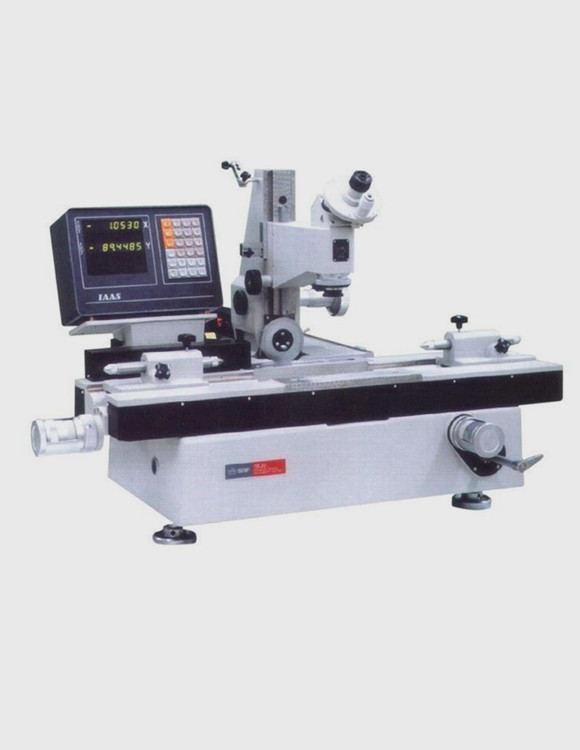

19JC万能工具显微镜

测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。 测量外螺纹(螺纹塞规、丝杆和蜗杆等)的中径、大径、小径、螺距、牙型角。测量齿轮滚刀的导程、齿形和牙型角。 测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。

咨询热线:021-31576785 / 021-31576786
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例


温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

一、仪器用途

19JC 数显万能型工具显微镜以直观的数字显示和数字打印方式取代了普通万工显的目视读数方式,以影像法和轴切法按直角坐标与极坐标测量各种零件,是机械加工企业、电子制造业、计量测试所广泛使用的一种多用途计量仪器。其典型测量对象有:
测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。
测量外螺纹(螺纹塞规、丝杆和蜗杆等)的中径、大径、小径、螺距、牙型角。
测量齿轮滚刀的导程、齿形和牙型角。
测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。

二、技术规格

 测量范围与分度值

X,Y坐标

测量范围

X 200毫米;Y 100毫米

分度值(数显读数) 0.0005毫米

瞄准显微镜

升降行程 120毫米

立臂倾斜范围 左右各15 分度值: 10

照明光阑调节范围 φ3~φ32毫米 分度值:2毫米

测角目镜

角度测量范围:360

分度值:1

轮廓目镜

角度测量范围 ±7 分度值 10

圆弧分划板 曲率半径 R0.1~100毫米

螺纹分划板 普通螺纹螺 t0.25~6毫米

梯形螺纹螺距t2~20毫米

光学分度台

测量范围:360 分度值(投影读数10

玻璃工作台: φ106毫米

光学分度头

测量范围:360

分度值:1

光学定位器

测头直径(实际直径值的检定误差不大于0.0005毫米)φ3±0.1毫米

测量力 8~14 最大测量深度 15毫米

玻璃工作台

玻璃台面尺寸 215X130毫米

高顶针架

最大夹持直径 φ180毫米

最大夹持长度600毫米

顶针架

最大夹持直径 φ180毫米

最大夹持长度:被测件直径<=55毫米时 750毫米

被测件直径〉55毫米时 600毫米

V型架调节范围

V型架前后调节范围前后各5毫米

V型架高低调节范围 向上15毫米 向下3毫米

仪器重量外形尺寸

主机净重:250kg

外形尺寸:(X××Z) 980 × 1020 × 640 毫米

三、瞄准显微镜光学参数



1x

3x

5x

总放大倍数

用测角或轮廓目镜

10x

30x

50x

用双像目镜

15x

42x

65x

物方视场(毫米)

用测角或轮廓目镜

φ20

φ6.5

φ4

用双像目镜

φ13

φ4.7

φ3

工作距离(毫米)

用测角或轮廓目镜

81

90

65

用双像目镜

47

85

63



















四、仪器精度

温度要求

工作室的温度应为20±2

工作室的温度变化每小时不超过1

被测量和仪器的温度差不超过0.5

X,Y坐标

用玻璃毫米分划尺进行检定时,仪器的最大不准确度:
 0级:(1+L/100)um [式中L----测时长度,单位mm]

测角目镜

测量的不准准确性 不大于0.0015毫米

双像目镜

合像的不稳定性 不大于0.0005毫米

合像的不正确性 不大于0.001毫米

光学分度头

最大不准确度 不大于1

光学分度台

最大不准确度 不大于30

光学定位器

测量的不稳定性 不大于0.001毫米

测角角度

测角角度的最大不准确度 不大于

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

一、仪器用途

19JC 数显万能型工具显微镜以直观的数字显示和数字打印方式取代了普通万工显的目视读数方式,以影像法和轴切法按直角坐标与极坐标精确地测量各种零件,是机械加工企业、电子制造业、计量测试所广泛使用的一种多用途计量仪器。其典型测量对象有:
测量各种成型零件如样板、样板车刀、样板铣刀、冲模和凸轮的形状。
测量外螺纹(螺纹塞规、丝杆和蜗杆等)的中径、大径、小径、螺距、牙型角。
测量齿轮滚刀的导程、齿形和牙型角。
测量电路板、钻模或孔板上孔的位置度、键槽的对称度等形位误差。

二、技术规格

 测量范围与分度值

X,Y坐标

测量范围

X 200毫米;Y 100毫米

分度值(数显读数) 0.0005毫米

瞄准显微镜

升降行程 120毫米

立臂倾斜范围 左右各15 分度值: 10

照明光阑调节范围 φ3~φ32毫米 分度值:2毫米

测角目镜

角度测量范围:360

分度值:1

轮廓目镜

角度测量范围 ±7 分度值 10

圆弧分划板 曲率半径 R0.1~100毫米

螺纹分划板 普通螺纹螺 t0.25~6毫米

梯形螺纹螺距t2~20毫米

光学分度台

测量范围:360 分度值(投影读数10

玻璃工作台: φ106毫米

光学分度头

测量范围:360

分度值:1

光学定位器

测头直径(实际直径值的检定误差不大于0.0005毫米)φ3±0.1毫米

测量力 8~14 最大测量深度 15毫米

玻璃工作台

玻璃台面尺寸 215X130毫米

高顶针架

最大夹持直径 φ180毫米

最大夹持长度600毫米

顶针架

最大夹持直径 φ180毫米

最大夹持长度:被测件直径<=55毫米时 750毫米

被测件直径〉55毫米时 600毫米

V型架调节范围

V型架前后调节范围前后各5毫米

V型架高低调节范围 向上15毫米 向下3毫米

仪器重量外形尺寸

主机净重:250kg

外形尺寸:(X××Z) 980 × 1020 × 640 毫米

三、瞄准显微镜光学参数



1x

3x

5x

总放大倍数

用测角或轮廓目镜

10x

30x

50x

用双像目镜

15x

42x

65x

物方视场(毫米)

用测角或轮廓目镜

φ20

φ6.5

φ4

用双像目镜

φ13

φ4.7

φ3

工作距离(毫米)

用测角或轮廓目镜

81

90

65

用双像目镜

47

85

63



















四、仪器精度

温度要求

工作室的温度应为20±2

工作室的温度变化每小时不超过1

被测量和仪器的温度差不超过0.5

X,Y坐标

用玻璃毫米分划尺进行检定时,仪器的最大不准确度:
 0级:(1+L/100)um [式中L----测时长度,单位mm]

测角目镜

测量的不准准确性 不大于0.0015毫米

双像目镜

合像的不稳定性 不大于0.0005毫米

合像的不正确性 不大于0.001毫米

光学分度头

最大不准确度 不大于1

光学分度台

最大不准确度 不大于30

光学定位器

测量的不稳定性 不大于0.001毫米

测角角度

测角角度的最大不准确度 不大于
