现在的位置:首页 > 产品中心 > 工具测量显微镜 > 万能测量工具显微镜 万能测量工具显微镜

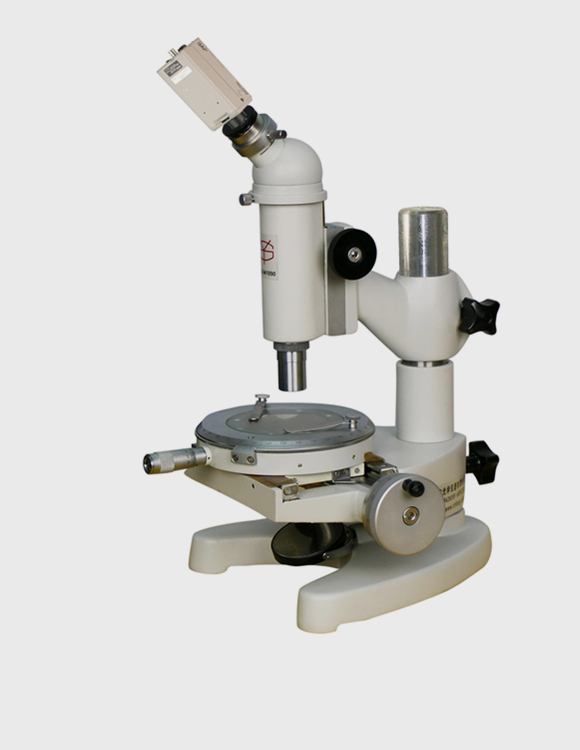

15JC电脑型测量显微镜

目 镜 10X物 镜2.5X 10X 移动测量范围: 50mm X13mm测量台刻度盘分度范围:0°- 360°测量台刻度盘游标读数示值:6′

咨询热线:021-31576785 / 021-31576786
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

一、仪器用途

测量显微镜是光学计量仪器之一种,它的结构简单,操作方便,适用范围极广,主要用途如下:

1.直角座标中测定长度,例如测定孔距,基面距离,刻线距离,刻线宽度,键槽宽度,狭缝宽度,通孔圆直径等等。
2.转动度盘测定角度,例如对刻度盘,样板、量规,钻孔模板及几何形状复杂的零件进行角度测量。
3.用作观察显微镜,以比较检查工作表面光洁度,鉴定冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等.


二、系统简介

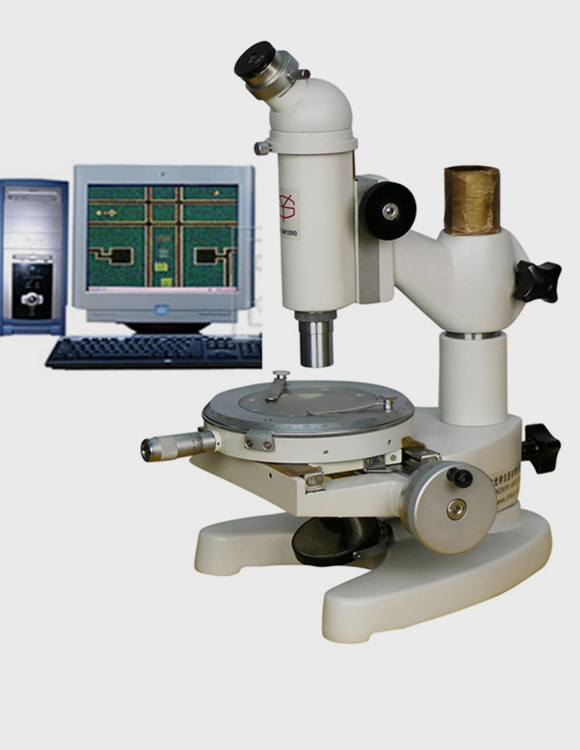

电脑型测量显微镜是将传统的测量显微镜技术、光电转换技术、计算机图像处理技术结合在一起而开发研制成功的一项产品。不仅具有传统的测量显微镜的作用,还具有计算机处理功能。
测量显微镜将所观察的图像在计算机很方便地测量图形的任何几何图形(点、线、圆、弧、椭圆、矩形、角度、两圆心距离两平行线距离、点到直线距离、垂线长度 等等),是一种比较经济实惠的计量仪器。

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943



技术参数:

物镜

目镜

显微镜放大倍数

工作距离

mm

市场直径

mm

放大倍数

焦距(mm

放大倍数

焦距(mm

2.5x/0.08

43.40

10x

25.00

25x

58.84

5.6

10x/0.25

17.13

100x

7.81

1.4

测量工作台读数装置主要规格:

x轴移动测量范围

50mm

y轴移动测量范围

13mm

测微器分度值

0.01mm

数显分辩率

0.001mm

系统总放大倍数

25X-120X

测量台转动范围

不限

测量台刻度盘分度范围

0---360

测量台刻度盘之分度值

测量台刻度盘游标读数示值

6′

照明方式

反射光

测量精度

仪器值误差(5+L/15)um

测量台与物镜间之最大距离

80mm

测量工作台直径

120mm

仪器外形尺寸

高325*长262*宽220mm

仪器重量级

约10.6公斤

注:测量地点温度变化(20± 3)°C;L—被测件长度(mm)

显微镜的目镜管同棱镜成为一体绕垂轴旋转,显微镜可由调焦手轮进行上下调焦
