现在的位置:首页 > 产品中心 > 工具测量显微镜 > 万能测量工具显微镜 万能测量工具显微镜

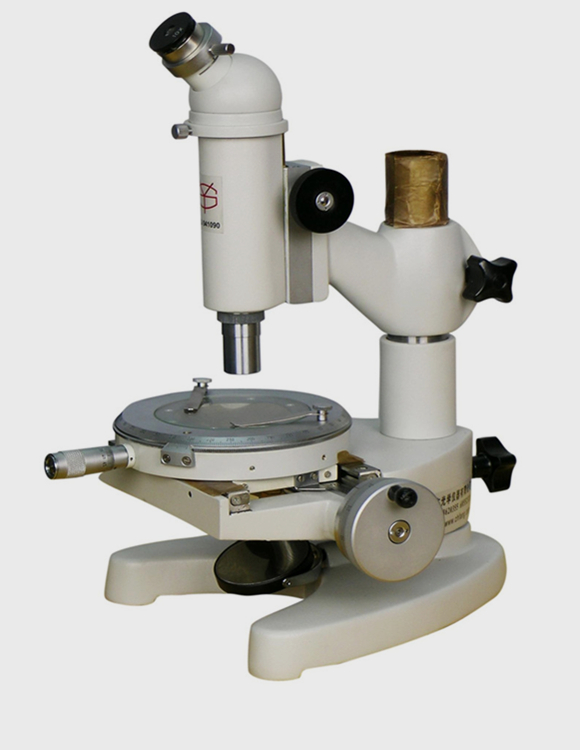

15J普通型测量显微镜

目 镜 10X 物 镜2.5X 10X 移动测量范围: 50mm X13mm 测量台刻度盘分度范围:0°- 360° 测量台刻度盘游标读数示值:6′

咨询热线:021-31576785 / 021-31576786
服务承诺:一年保修,终身维护

  • 产品描述
  • 详细参数
  • 系统图解
  • 成功案例

温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

测量显微镜是光学计量仪器之一,它的结构简单,操作方便,适用范围极广,

主要用途如下:

1.直角座标中测定长度,例如:测定孔距,基面距离,刻线距离,刻线宽度,键槽宽度,狭缝宽度,通孔圆直径等等。

2.转动度盘测定角度,例如:对刻度盘,样板、量规,钻孔模板及几何形状复杂的零件进行角度测量。

3.用作观察显微镜,以比较法检查工作表面光洁度,鉴定冶金工业的矿石标本。检定印刷照相制版,检验纺织纤维等。



温馨提示

价格咨询请点击此处,将有专业在线工程师为您服务,也可以来电咨询:

021-31576785/18018674943

技术参数:

物镜

目镜

显微镜放大倍数

工作距离

mm

市场直径

mm

放大倍数

焦距(mm

放大倍数

焦距(mm

2.5x/0.08

43.40

10x

25.00

25x

58.84

5.6

10x/0.25

17.13

100x

7.81

1.4

测量工作台读数装置主要规格:

x轴移动测量范围

50mm

y轴移动测量范围

13mm

测微器分度值

0.01mm

测量台转动范围

不限

测量台刻度盘分度范围

0---360

测量台刻度盘之分度值

测量台刻度盘游标读数示值

6′

照明方式

反射光(自然光)

测量精度

仪器值误差(5+L/15)um

测量台与物镜间之最大距离

80mm

测量工作台直径

120mm

仪器外形尺寸

高325*长262*宽220mm

仪器重量级

约10.6公斤

注:测量地点温度变化(20± 3)°C;L—被测件长度(mm)

显微镜的目镜管同棱镜成为一体绕垂轴旋转,显微镜可由调焦手轮进行上下调焦
